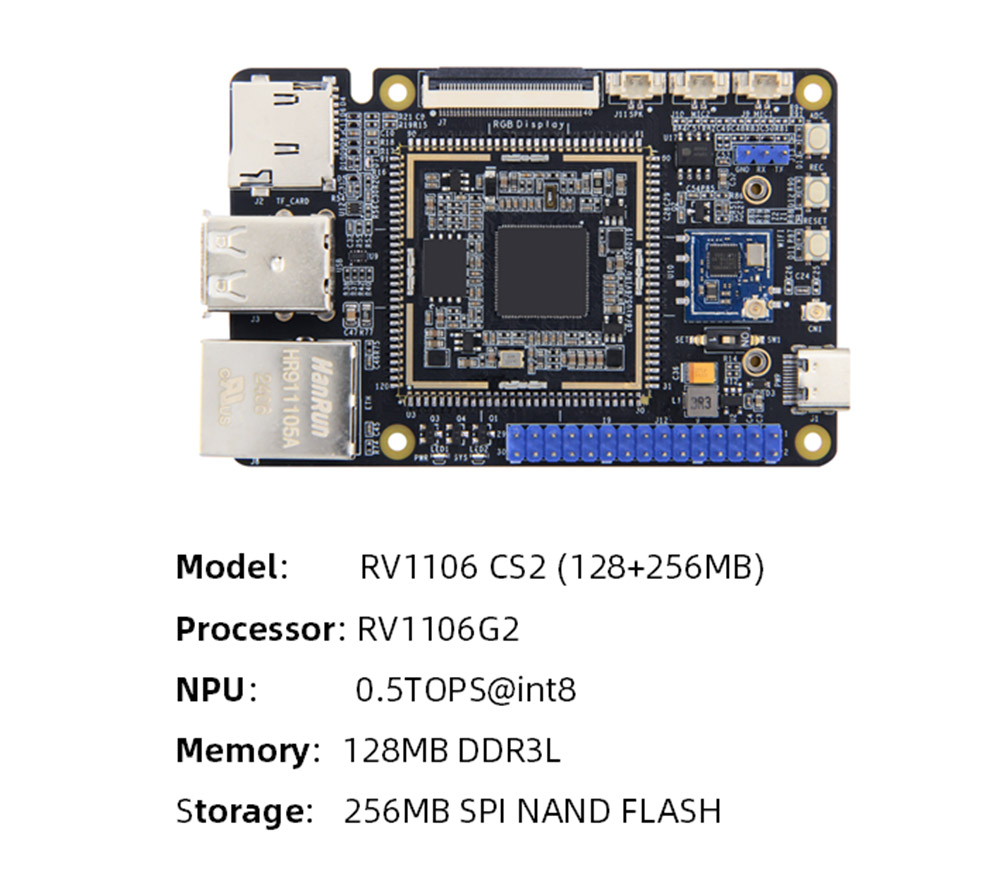

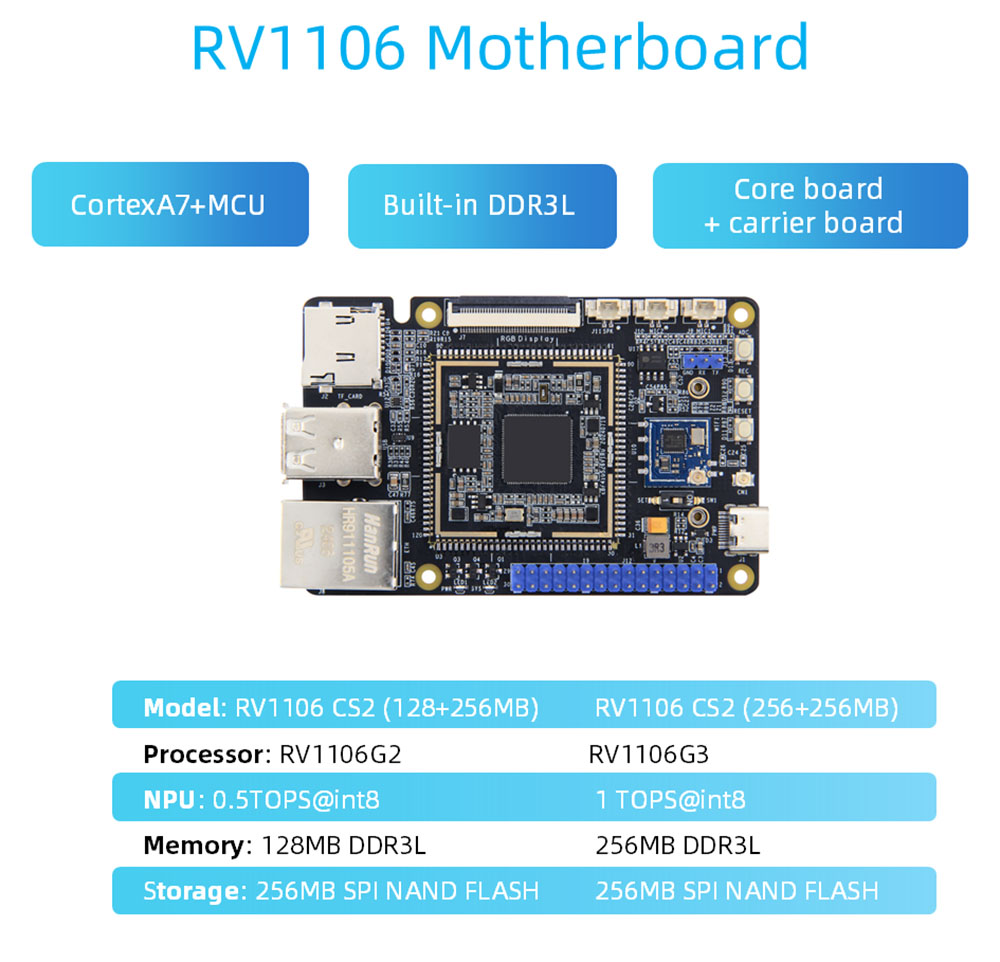

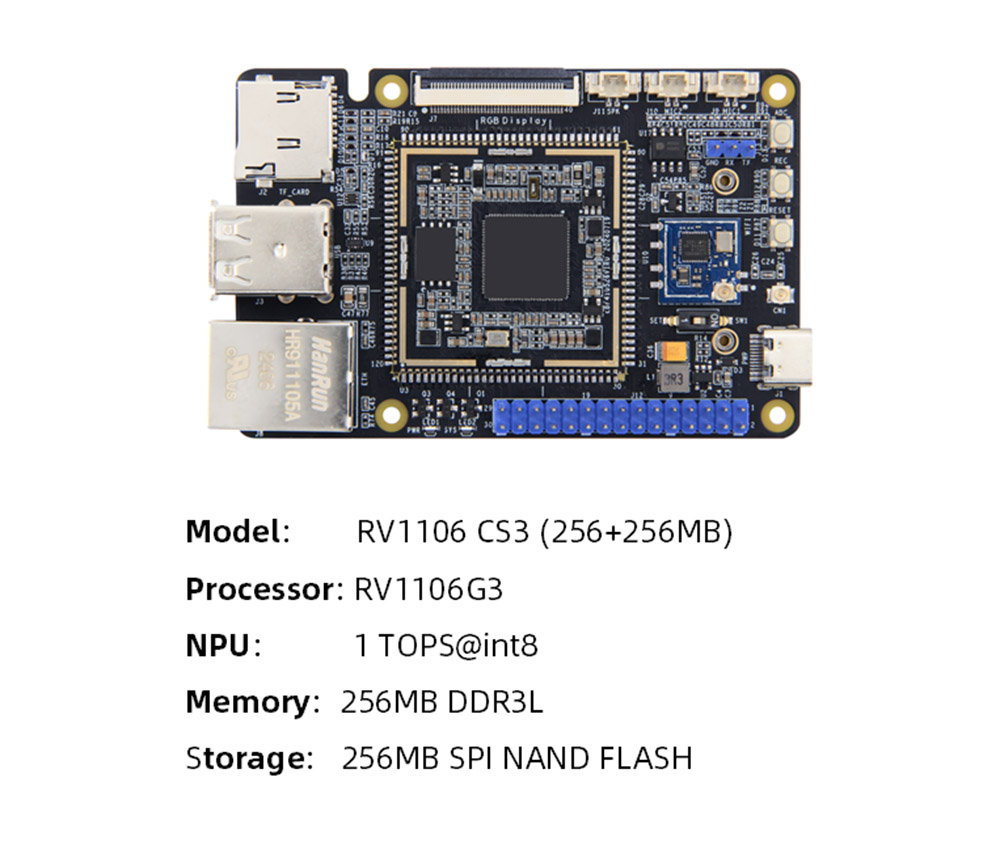

Rockchip RV1106 Placă de bază

Consiliul de administrație TP-RV1106 se adresează în principal producătorilor de nivel de intrare și poate fi utilizat pentru dezvoltare într-o varietate de domenii precum casă inteligentă, monitorizare de securitate, automatizare industrială, electronice de consum, Internet of Things, Education și Divertisment.

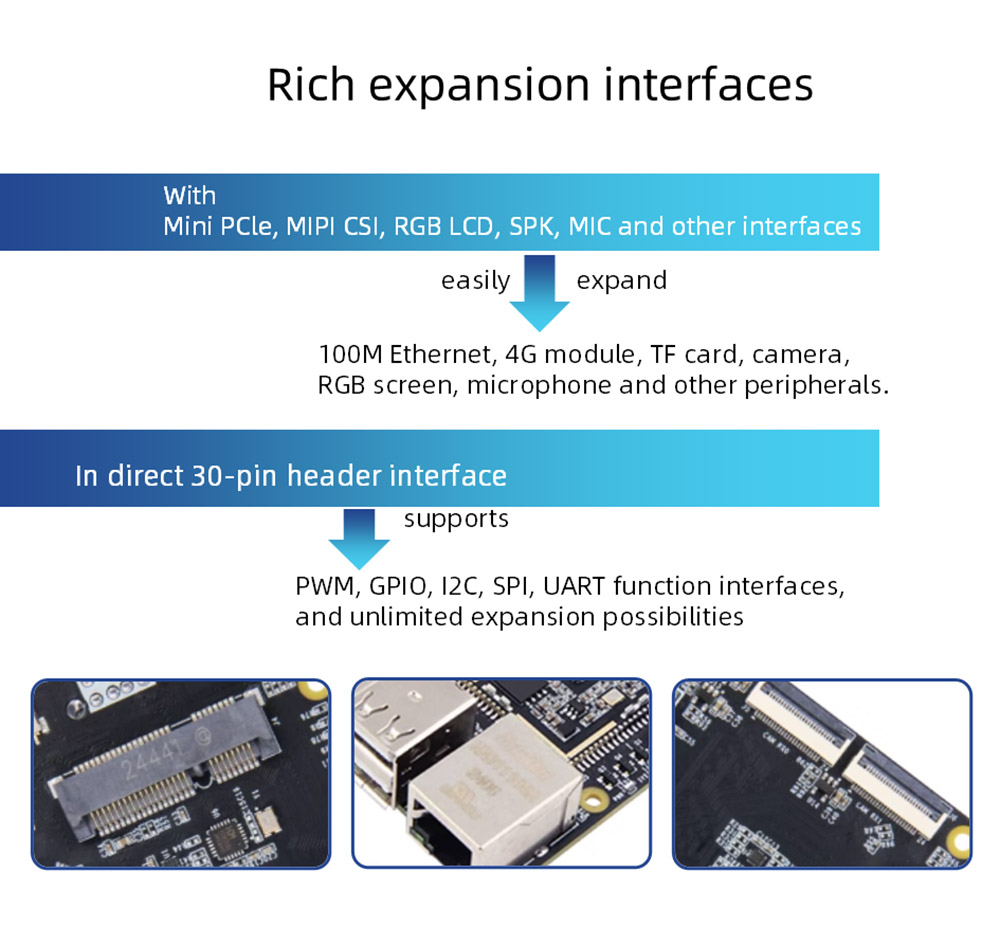

Utilizați Rockchip RV1106 ca cip principal, cu WiFi6+BT5.2 Modul wireless Modul Wireless USB2.0 gazdă, 100m Ethernet, suport pentru card TF, cameră MIPI, MIC, SPK și alte periferice, funcții de 30pin configurabile, funcții de asistență GPIO, SPI, I2C, UART, PWM.

Puterea de calcul NPU independentă încorporată poate ajunge la 0,5T/1tops@int8, camera poate realiza recunoașterea în timp real a lui Yolo, recunoașterea imaginii și alte funcții.

Modulul de codificare video cu latență scăzută, poate suporta până la 5m@30FPS H264/H265 Encoding video, codificare 4M@60FPS JPEG/MJPEG și acceptă mai multe metode de control al ratei de biți.

Placa oferă două configurații opționale de memorie, cu o dimensiune de doar 56*85mm, mici și rafinate, consum redus de energie și performanțe ridicate și poate rula cu ușurință sistemul Linux.

Oferă imagine de sistem Buildroot, date complet deschise, documente tutorial, pachet complet de dezvoltare a driverului SDK, scheme PDF și alte resurse pentru a facilita utilizarea utilizatorului și dezvoltarea secundară.

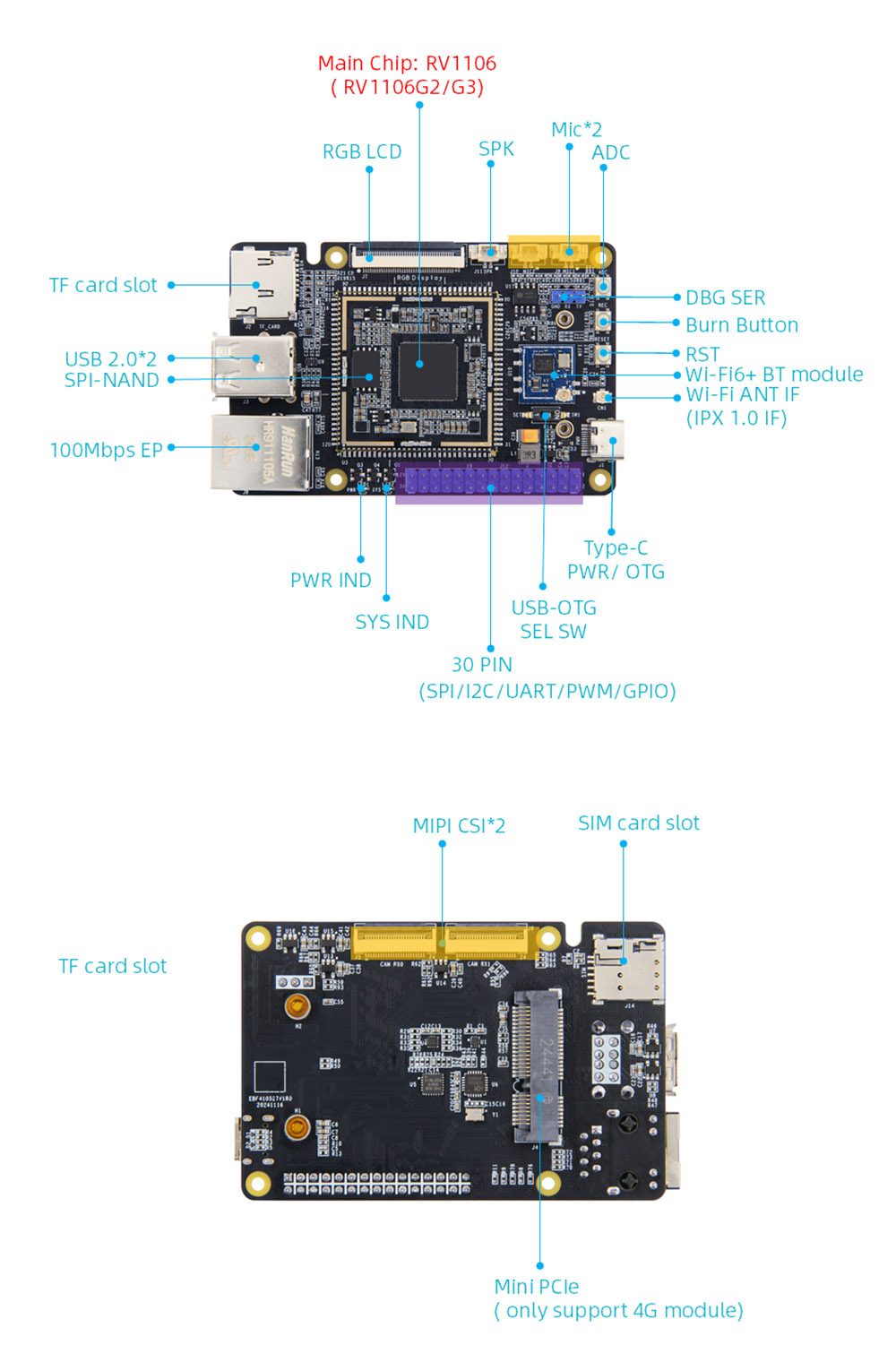

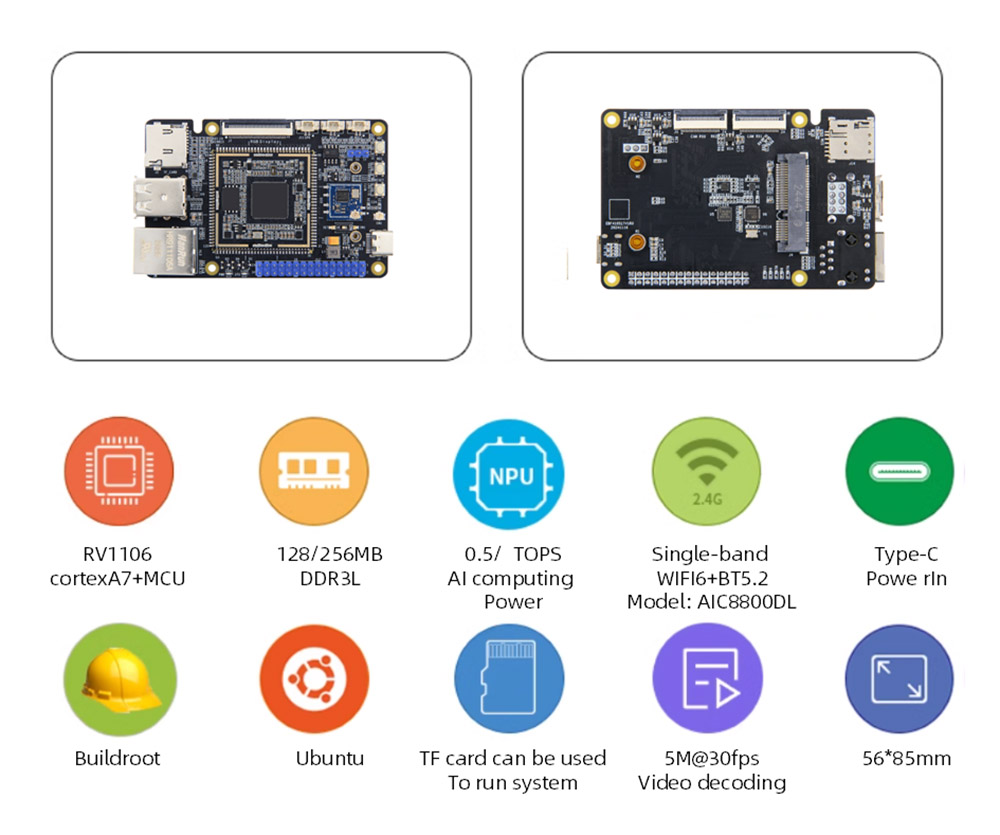

Specificații hardware RV1106

 CPU: cip principal: RV1106, Cortexa7+MCU

 Memorie: DDR3L încorporat, opțional RV1106G2: 128MB/RV1106G3: 256MB

 Stocare: flash SPI-nand, capacitate: 256MB

 Putere de calcul AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

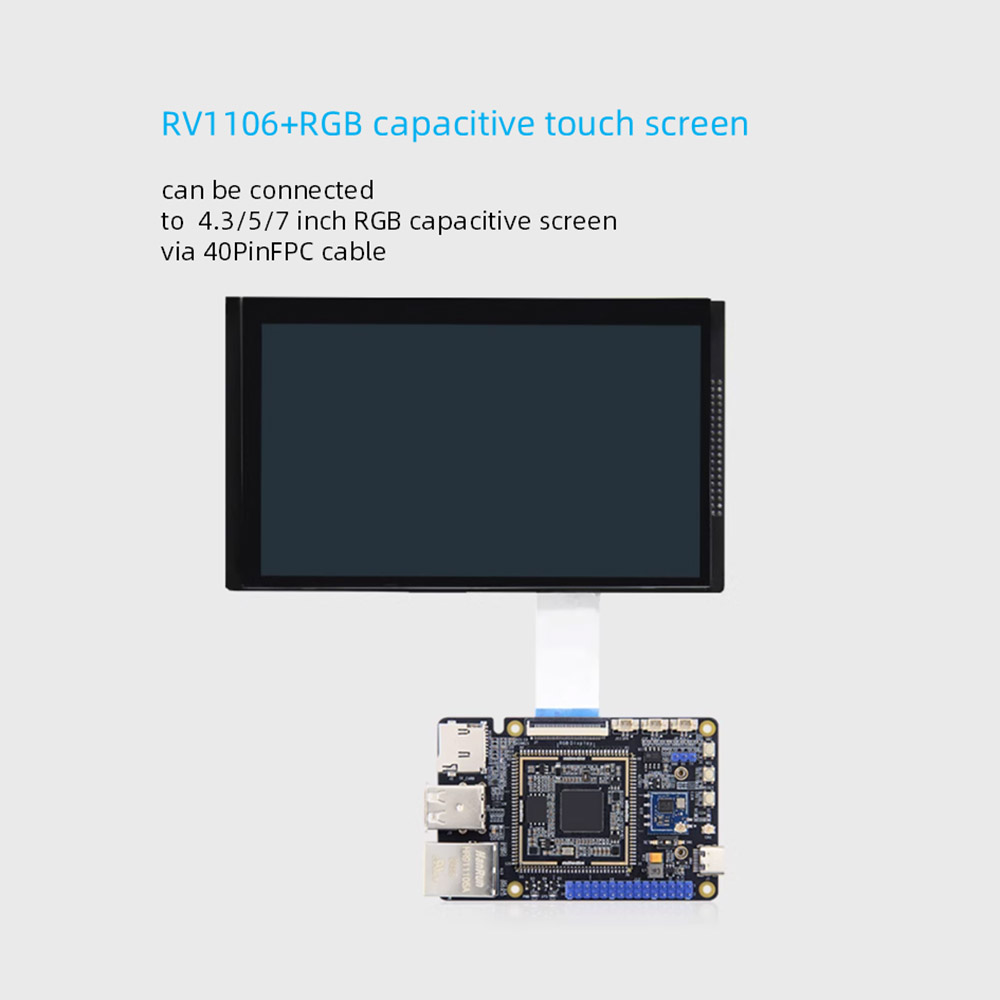

 Afișare: Interfață FPC de 40pin distanță de 0,5 mm, interfață RGB de 18 biți, poate fi conectată direct la ecranul nostru capacitiv de 4.3/5/7-inch interfața RGB prin cablu FPC prin cablu FPC

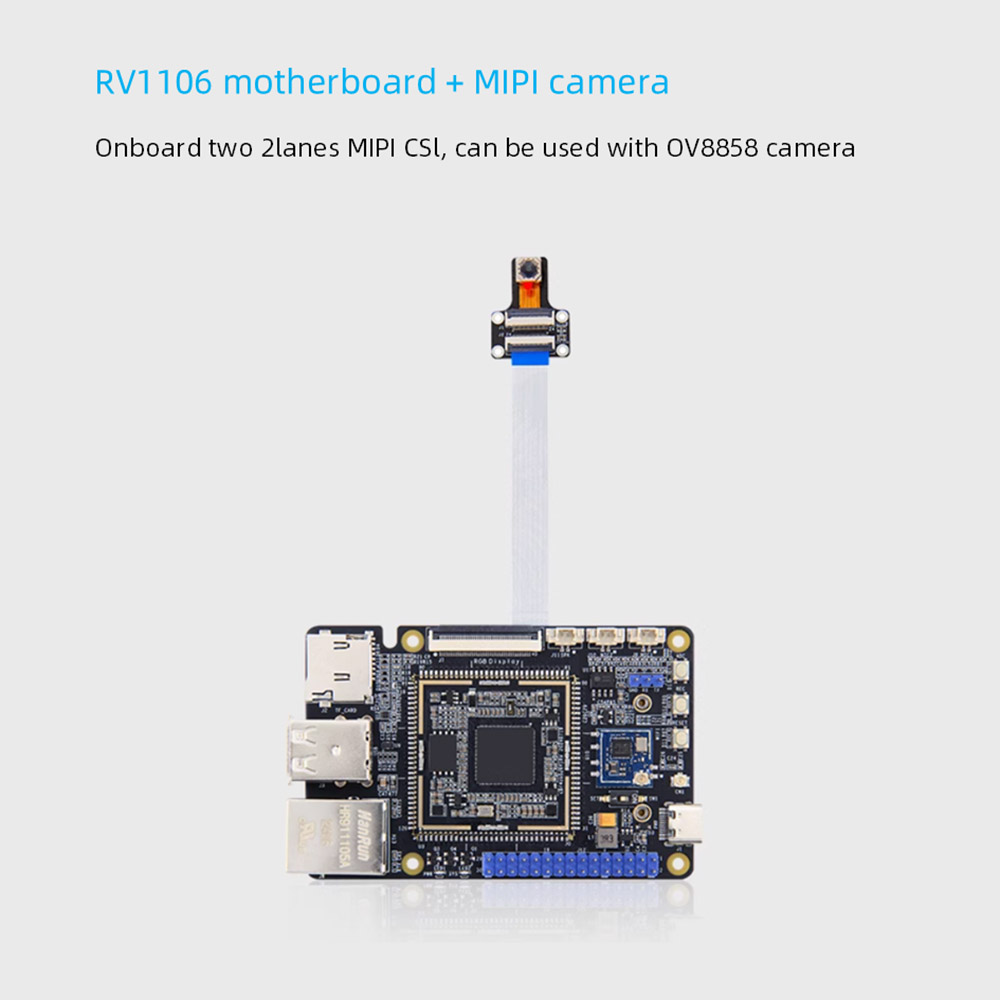

 Cameră: Două intrare MIPICSI 2LANES, un singur canal acceptă până la 5m@30fps, canal dual acceptă până la 1080p@30fps intrare simultană de intrare simultană

 Interfață de putere: 5V@1A DC Intrare, interfață Type-C, poate fi, de asemenea, utilizată pentru a arde imagini

 Ethernet: 100m Portul Ethernet*1, suportă rata de transmitere a datelor 10/100Mbps

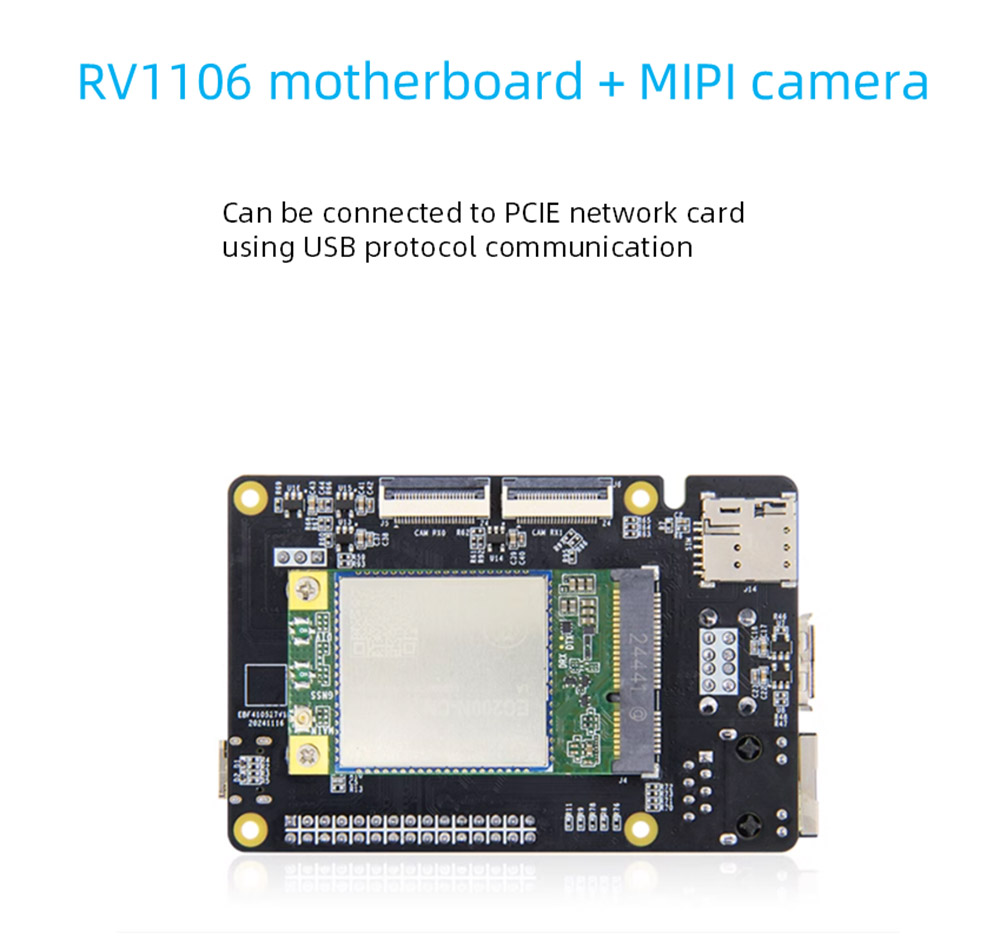

 Interfață PCLE: Interfață Mini-PCLE*1, poate conecta placa de rețea PCIE folosind comunicarea protocolului USB

 Cartea SIM: suport pentru cartelă SIM*1, funcția cardului SIM trebuie utilizată cu modul 4G

 Suport pentru card TF: Interfața SD2.0, acceptă până la 512 GB, acceptă sistemul de pornire a cardurilor TF

 USB2.0: interfață de tip A-A USB Tip-A*2

 USB-OTG: Gazdă atunci când este comutat la tip-A, dispozitiv atunci când este comutat la Type-C

Comutator de selecție

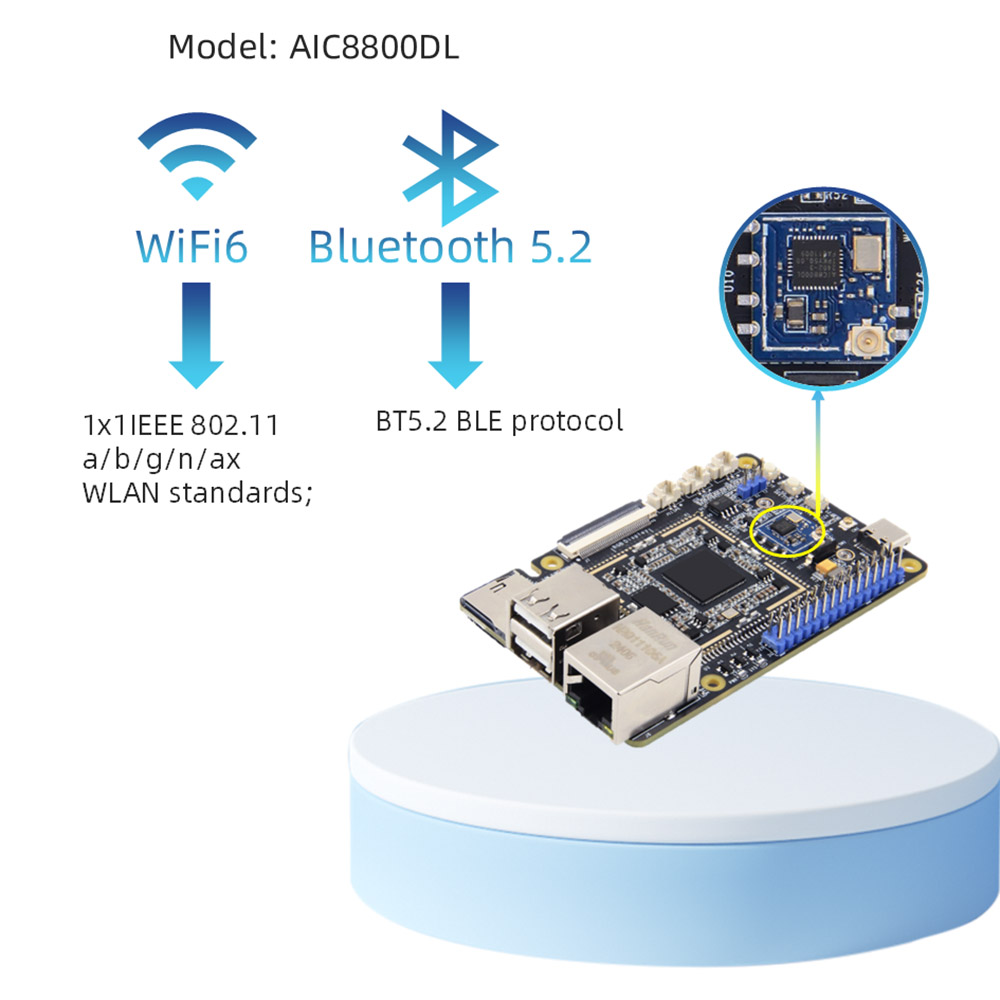

 WiFi+Bluetooth: suport la bord 2.4GWiFi6+BT5.2 BLE, Model: AIC8800DL30

 Interfață IO: interfață PIN2.54 PIN, acceptă GPIO, SPI, I2C, UART, funcție PWM

 Portul serial de depanare: parametrul implicit 115200-8-N-1

 Audio: Interfață microfon*2, intrare MIC cu canal dublu; Interfață de difuzor*1, redare SPK cu un singur canal (canalul stâng)

 Butoane: buton de resetare*1; Buton de ardere*1; Buton ADC*1

 LED: indicator de putere*1; Indicator de sistem*1

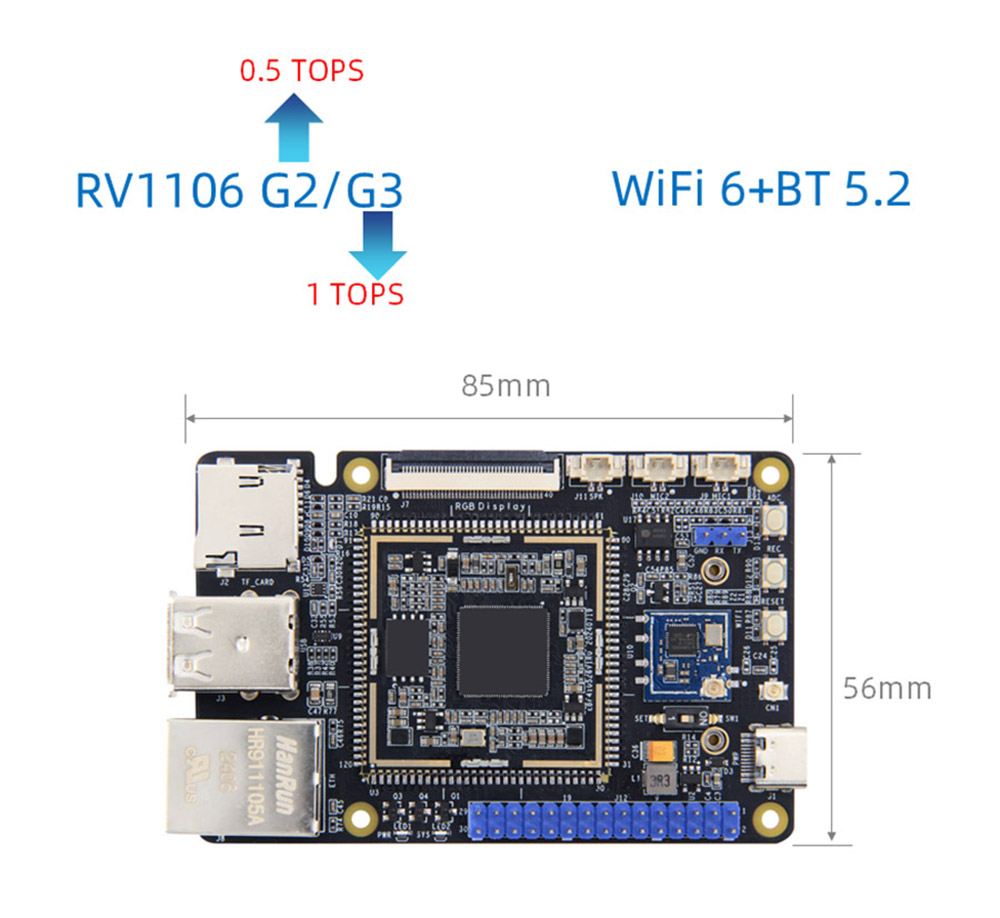

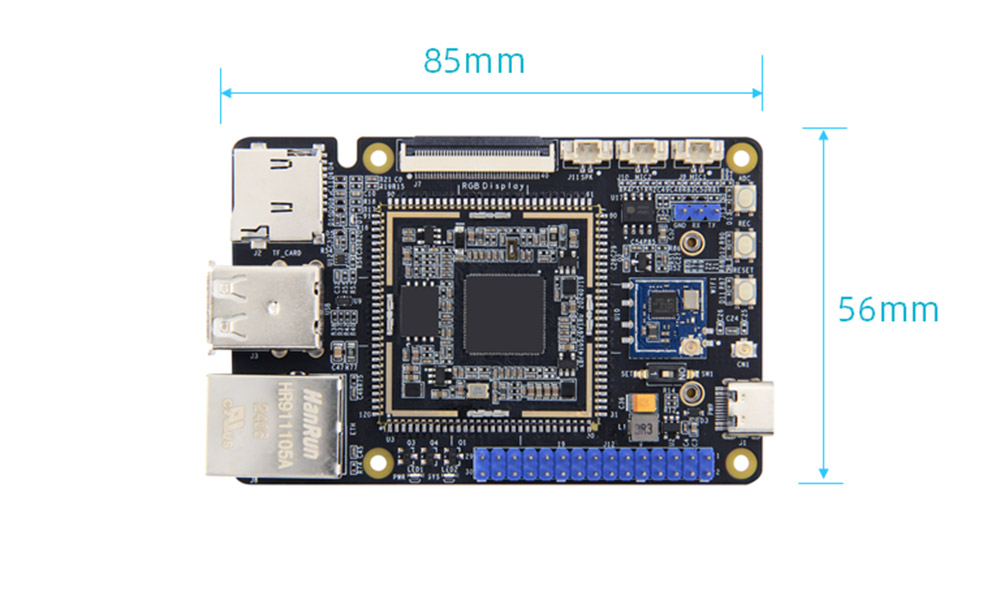

 Dimensiune: 56*85mm

Placa de bază potrivită este disponibilă

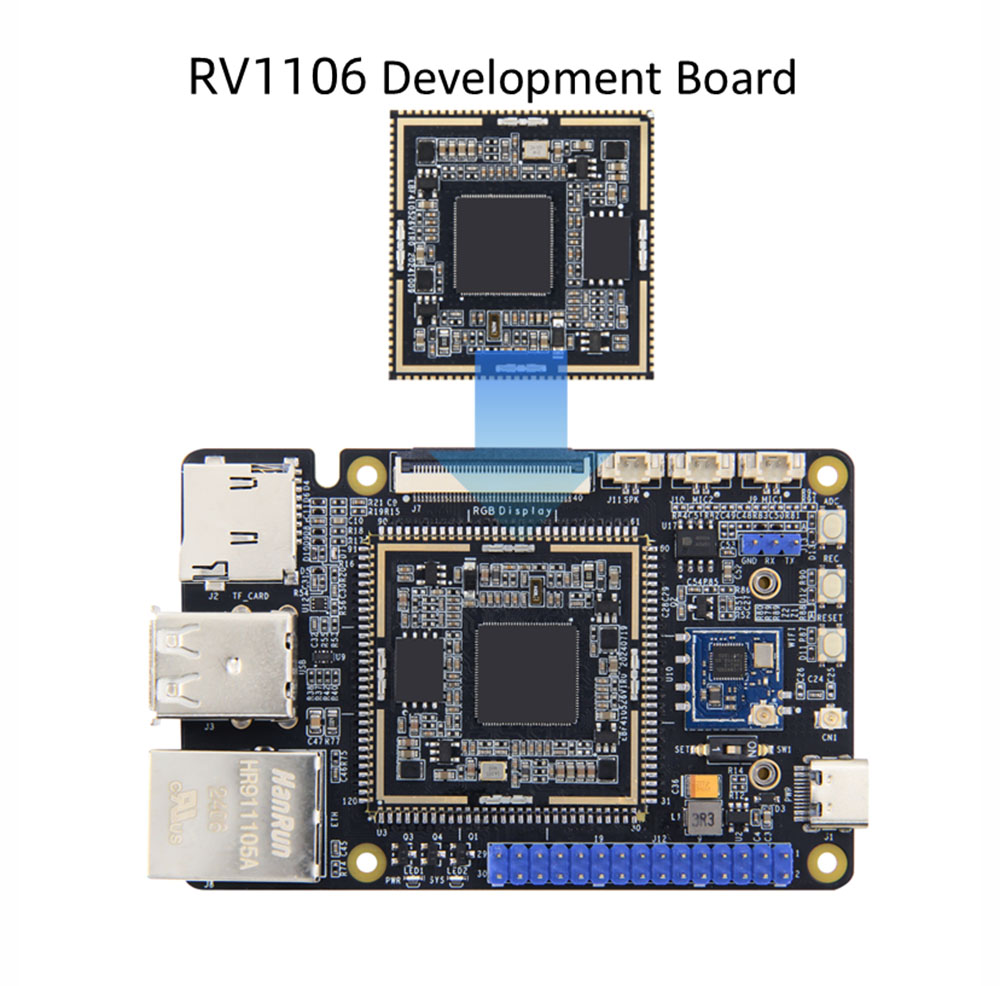

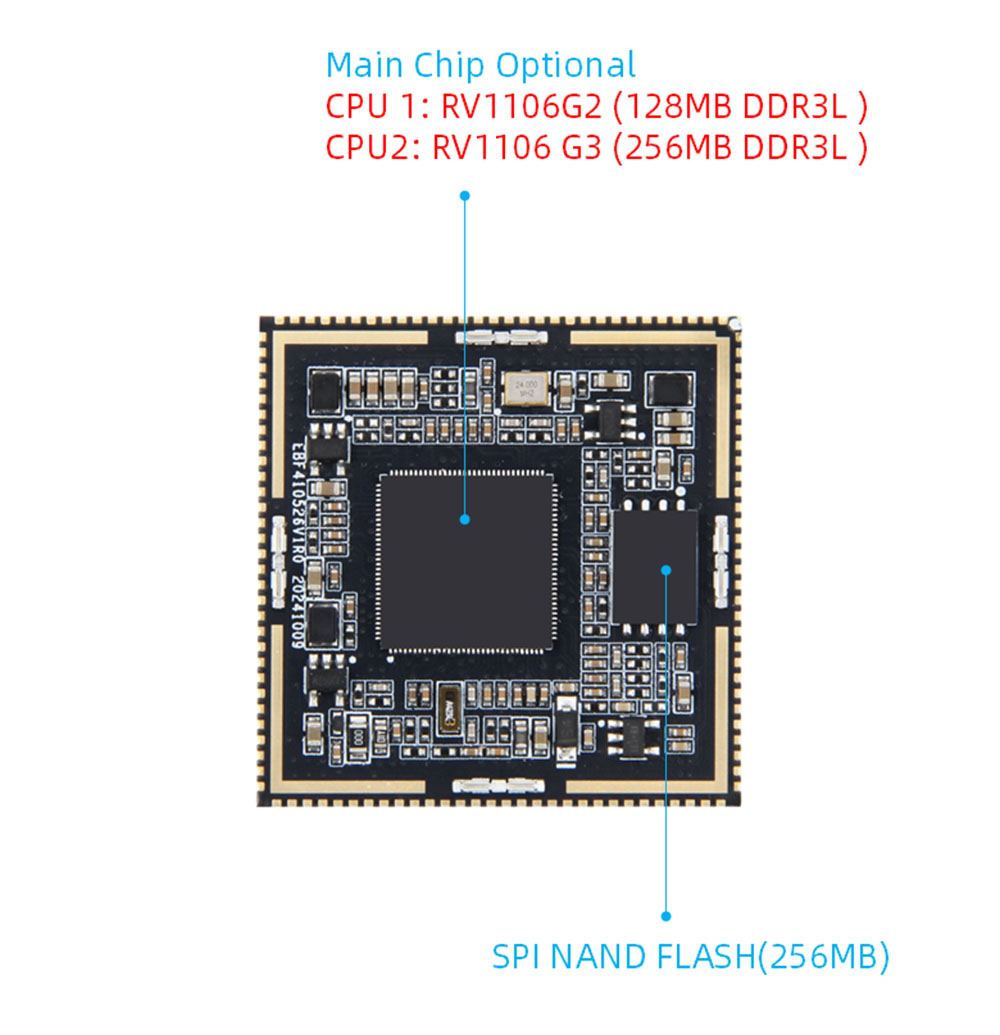

Configurația hardware -ului de bază

 CPU: cip principal: RV1106, Cortexa7+MCU

 Memorie: DDR3L încorporat, opțional RV1106G2: 128MB/RV1106G3: 256MB

 Stocare: 256 MB flash flash

 Putere de calcul AI: RV1106G2: 0.5Tops@int8, RV1106G3: 1Tops@Int8

 Interfață: cu excepția flash -ului spinand, 10 sunt complet conduse, inclusiv 84 gpios, inclusiv 1 pin de resetare NPOR și 3 pini dedicați USB

 PCB: 4 straturi, design de aur de imersie

 Dimensiune: 35*35mm

Pinii de semnal

 Port de rețea: 1 100m Ethernet

 Portul serial: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Cameră: 2

 JTAG: 1

 LCD: 1

RV1106 Detalii ale consiliului
