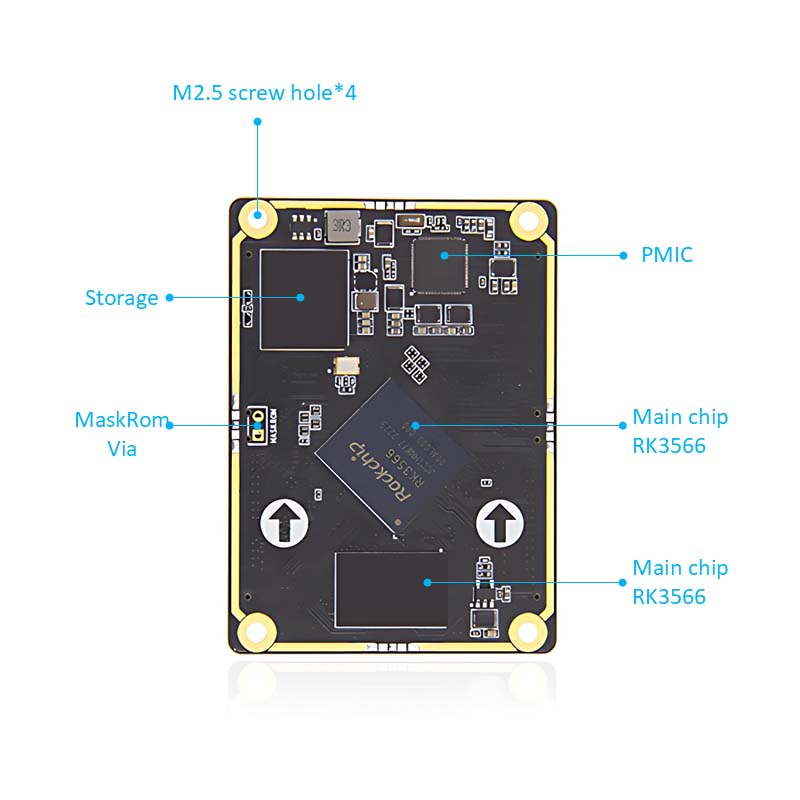

1. Rockchip RK3566 BTB Core Placa poate fi utilizată ca computer cu o singură placă de înaltă performanță și placă de bază încorporată pentru afișare, control, transmisie de rețea, stocare de fișiere, calculatoare de margine și alte scenarii.
2. Using Rockchip RK3566 as the main chip, it adopts 22nm process technology, with a main frequency of up to 1.8GHz, integrated with quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used for lightweight artificial intelligence aplicații.
3. Oferiți o varietate de combinații de memorie și stocare din care să alegeți, configurația hardware la bord este echilibrată, iar gama de aplicații este largă.
4. Puterea de calcul NPU independentă încorporată poate ajunge la 1top, care pot fi utilizate pentru aplicații AI de inteligență artificială ușoară.
5. Integrarea ridicată, cu interfețe de expansiune bogate, cu portul Gigabit Ethernet, HDMI, EDP, MiniPCLE, USB3.0, USB2.0, MIPI Ecran Interface și interfața camerei MIPI, interfața audio și alte periferice, pot oferi o redare completă la performanța procesorului și să extindă în continuare scenariile de utilizare ale bordului.
6. Suportă oficial imagini de operare a sistemului de operare Andriod, debain, Debain, Ubuntu și poate fi aplicat la o varietate de medii de aplicații diferite.
7. Source complet deschis, oferind tutoriale oficiale, kituri complete de dezvoltare a șoferului SDK, scheme de proiectare și alte resurse, puteți începe cu ușurință fără pete orbe.
1.. SDK gratuit
2. Board to bord Structure. RK3566 RK3568 Două plăci de bază sunt compatibile
3. Suporta mai multe interfețe de ecran, acceptă până la 4K60 Frame Ieșire. Suport HDMI, Mipi DSI, EDP, LVDS
4. NPU independent încorporat, puterea de calcul poate ajunge la 1top
5. Configurații multiple: 1/2/4/8 GB LPDDR4; 8/32/64/128 GB EMMC
6. 4K decodare; Portul Gigabit Ethernet; USB3.0
7. Oferiți asistență tehnică
Parametrii Core-Board
Conector: 260PINS DDR4 Conector, Model: ASOA826-H2SB-7H
Chip principal: RK3566 (quad-core Cortex-A55, 1,8 GHz, Mali-G52)
IO: 260 gold fingers, 0.5MM spacing, lead out all I0
Memorie: 1/2/4/8GB, LPDDR4/4X, 1056MHz
Depozitare: 8/32/64/128 GB, EMMC
Conector: 260PINS DDR4 Conector, Model: ASOA826-H2SB-7H
Interfață de putere: 12V@1a (1a și mai sus) intrare DC, interfață DC
Ethernet: port Ethernet adaptativ 10/10/1000m
HDMI: interfață de ecran HDMI2.0*1, rezoluție maximă 4096*2160@60Hz
LVDS: Interfața ecranului LVDS*1, un singur canal 8bit
MIPI-DSI: interfața ecranului MIPI*1; Rezoluția maximă a modului MIPI unic 1920*1080@60Hz
MIPI-CSI: Interfața camerei MIPI*2, camera PLOGGABLE IMX415/OV8858
EDP: EDP1.3 Interfață de ecran*1, EDP Touch Interface*1
USB2.0: interfață de tip A*3 (gazdă); Interfață de tip C*1 (OTG), pentru interfața de ardere a firmware-ului
USB3.0: Interfață de tip A*1 (gazdă)
WiFi+Bluetooth: Modul Bluetooth WiFi la bord, model: RTL8821CU
Interfață PCLE: interfață mini-pcle, poate fi utilizată cu o placă de rețea WiFi cu înălțime completă sau cu jumătate de înălțime, modul 4G sau alt modul de interfață mini-PCLE
Suport pentru card SIM: Funcția cardului SIM trebuie utilizată cu modul 4G
1²C: 1²C*2
Portul serial: port serial de depanare*1 (UART2) Parametrul implicit 1500000-8-N-1; Lvttl port serial*2 (uart7 & uart9); RS232*2 (UART3 & UART4); RS485*2 (UART1 și UART6)
Suportul cardului TF: suport card Micro SD (TF) pentru a porni sistemul, până la 512 GB
Audio: ieșire audio, mufă audio de 3,5 mm*1 (verde); Intrare audio, mufă audio de 3,5 mm*1 (roșu) Interfață microfon microfon*1
Interfața de difuzoare SPK*1, poate conecta difuzorul de alimentare 1W
Butoane: buton de alimentare; Buton Maskrom; Buton de recuperare
Receptor infraroșu: acceptă funcția de control la distanță infraroșu
RTC: RTC Power Socket*1
Interfață ventilatoare: acceptă instalarea de răcire a ventilatorului 5V
