● Placa TP-1HS poate fi utilizată ca un computer cu o singură placă de înaltă performanță și placa de bază încorporată pentru afișare, control, transmisie de rețea, stocare de fișiere, calculatoare de margine și alte scenarii.
● Folosind Rockchip RK3562/RK3562J Ca principalul cip, adoptă tehnologie de proces avansat de 22Nm, cu o frecvență principală de până la 2,0 GHz, procesor integrat de quad-core 64 de biți Cortex-A53 și Armmali-G52 GPU, acceptă decodare video 4K, capabilități de procesare super-imagine și acceptă multi-cainera.

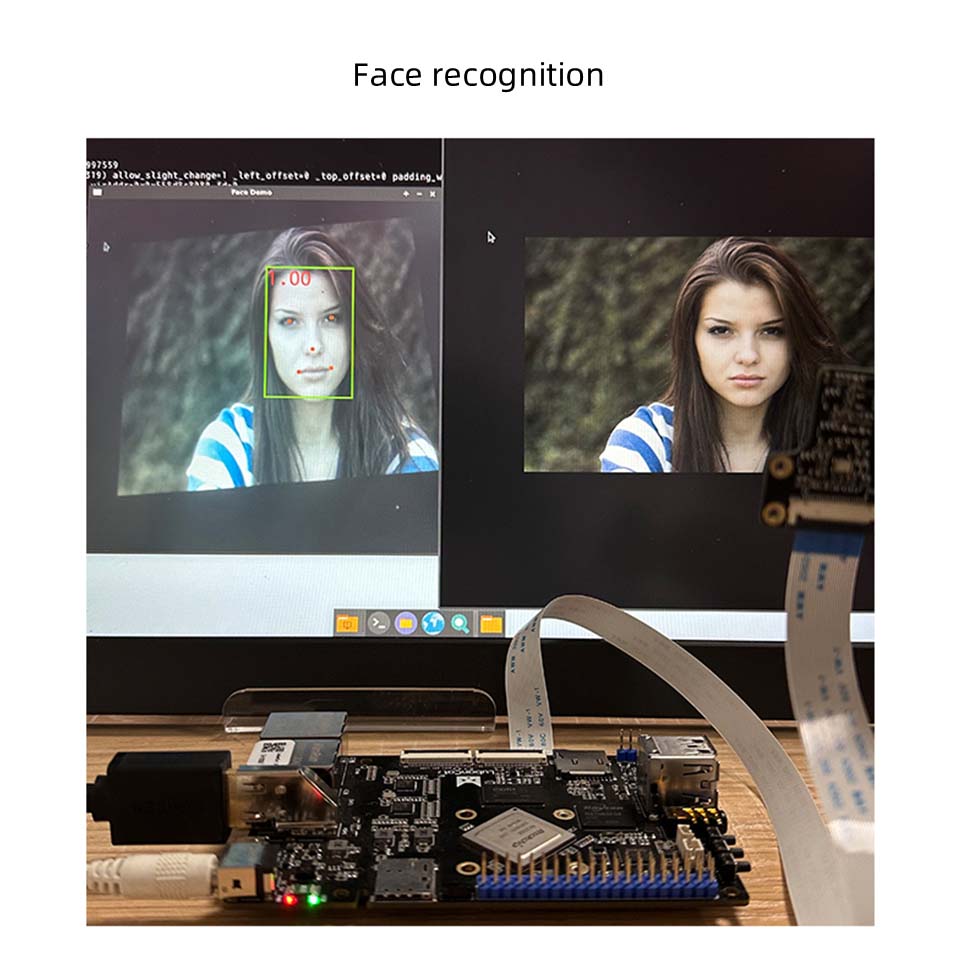

● Puterea de calcul NPU independentă încorporată poate ajunge la 1top, permițând diverse scenarii AI.
● Oferă o varietate de combinații de memorie și stocare din care să alegeți, cu configurația hardware echilibrată la bord și o gamă largă de aplicații.
● Integrarea ridicată, cu interfețe de expansiune bogate, la bord WiFi6, port de rețea Gigabit, LVDS, USB3.0/2.0, MIPIDS1, MIPICS1 cu patru sensuri, interfață audio, recepție infraroșu, deținător de carduri TF și alte periferice, poate oferi un redare completă performanței procesorului și să extindă în continuare scenariile de utilizare ale bordului.
● Oficialul acceptă imagini de operare Android, DeBain și Ubuntu și poate fi aplicat la 6) medii de aplicații diferite.
● Datele sunt complet deschise, oferind kituri complete de dezvoltare a șoferului SDK, scheme de proiectare și alte resurse, ceea ce face ușor să înceapă.
1. Modulele Gigabit Ethernet și WiFi6 de la bord acceptă concurență cu rețea dublă cu fir și fără fir
2.. NPU independent încorporat, puterea de calcul poate ajunge la 1top

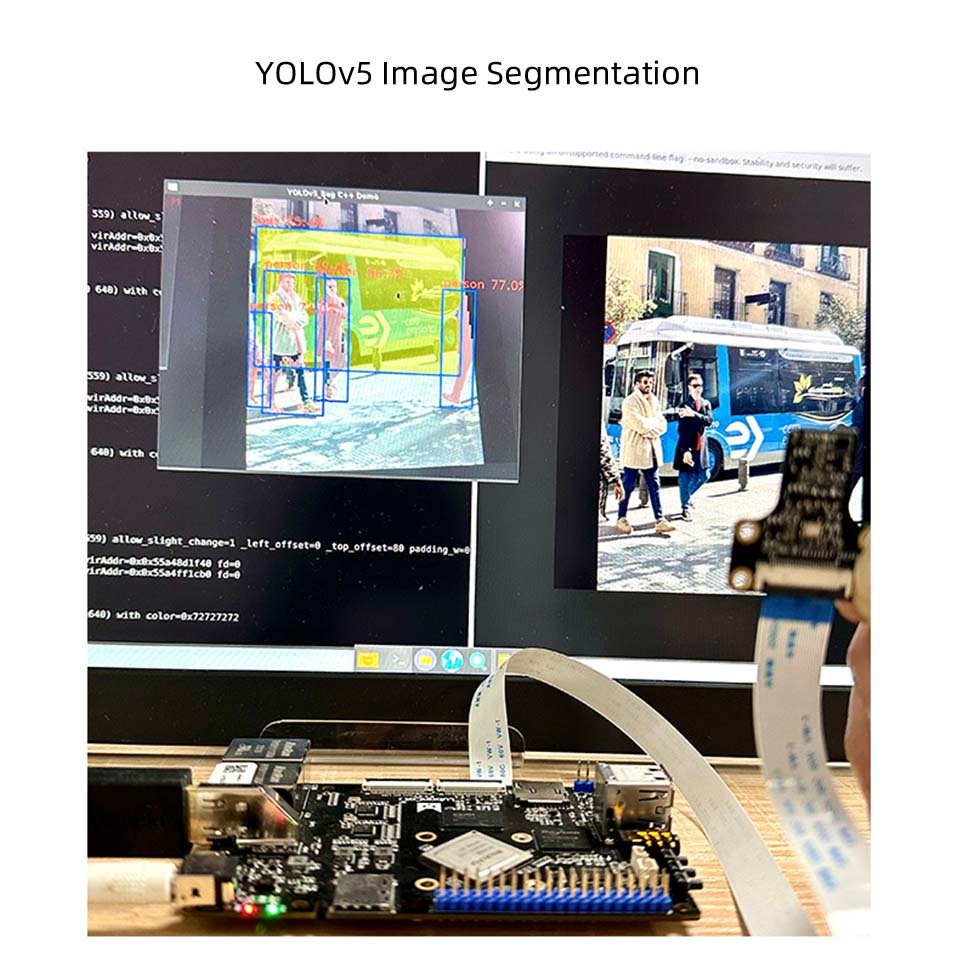

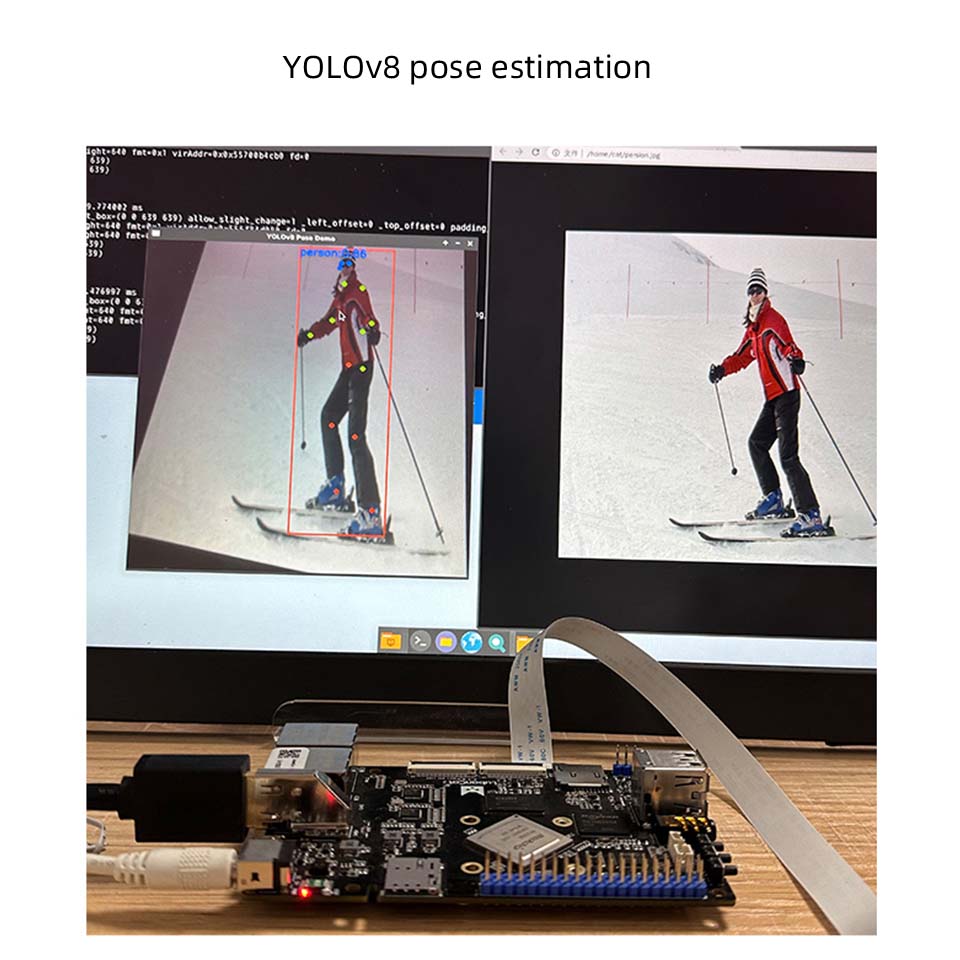

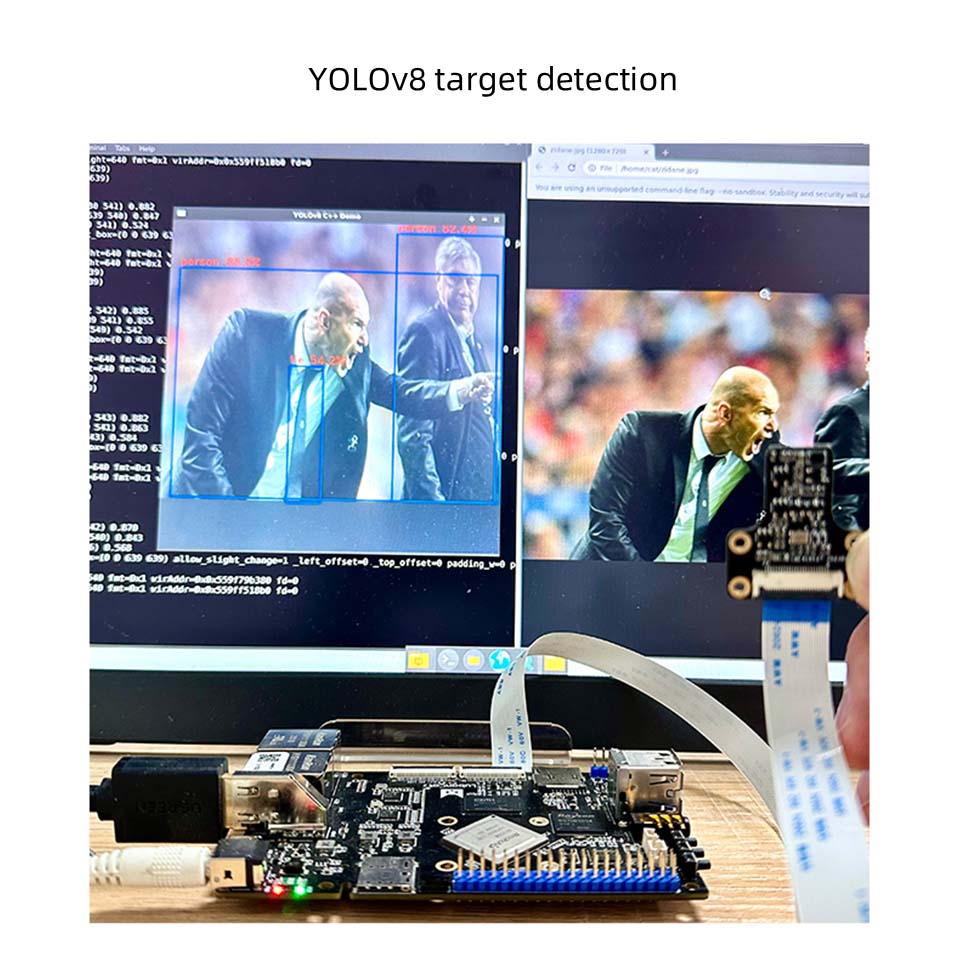

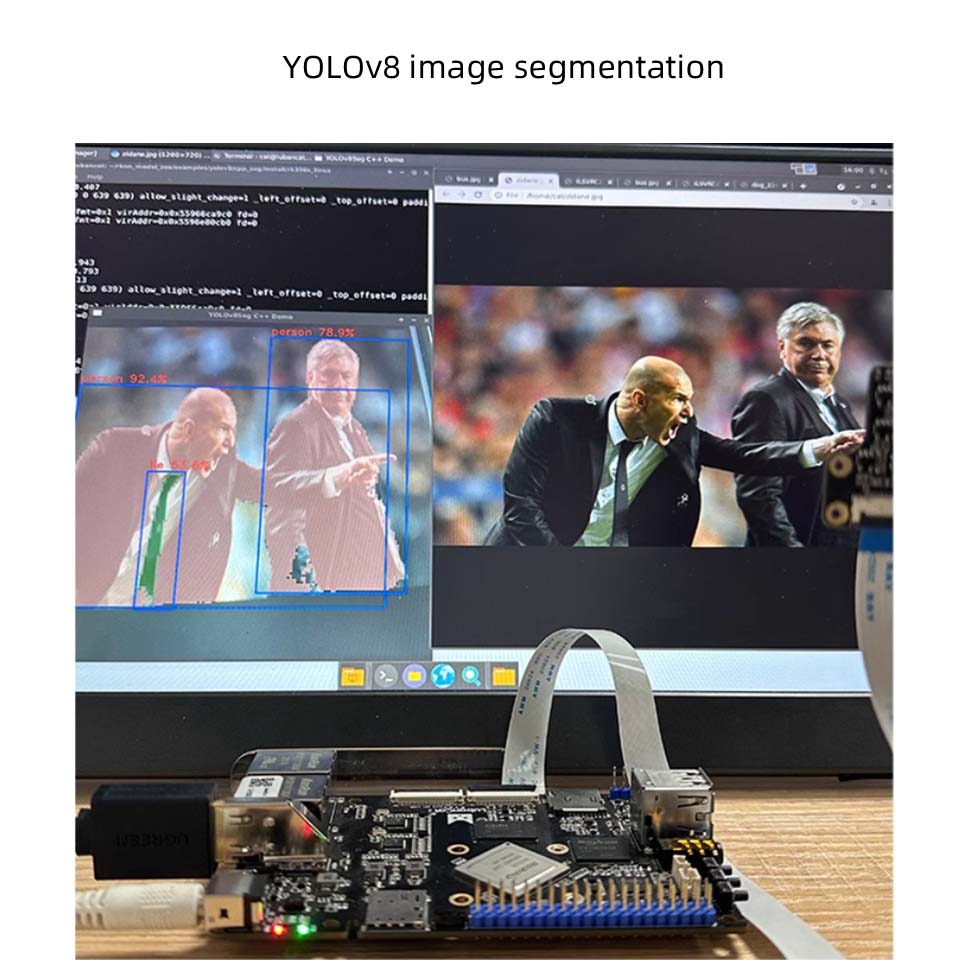

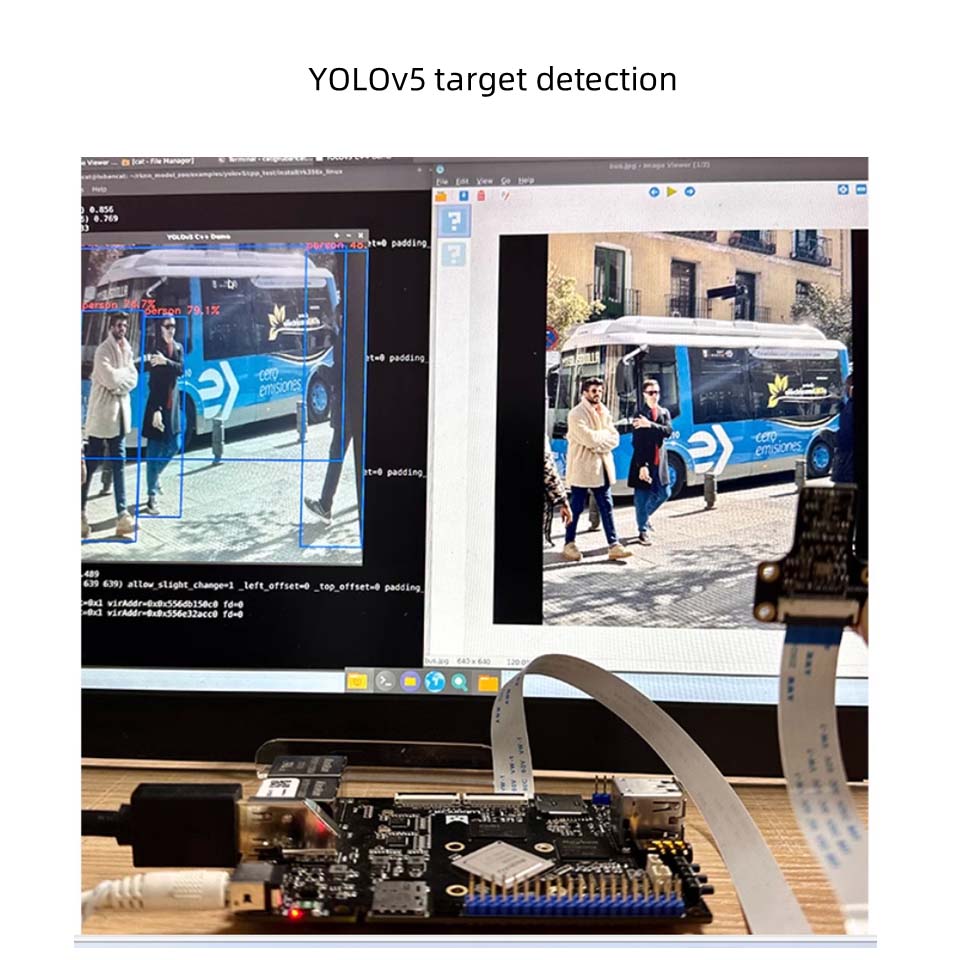

Suportă comutarea cu un singur clic a modelelor de arhitectură mainstream, poate fi utilizată pentru aplicații ușoare de inteligență artificială
3. Capabilități puternice de analiză a imaginii, decodare ușoară de 4K
Suportă 4K@30 cadre H.265 \ VP9 Decodarea formatului și 1080p60 Cadre H.264 Encoding Format Format
4. Interfețe de expansiune bogate pentru a răspunde nevoilor periferice
Cu portul de rețea Gigabit, LVD-urile, USB3.0/2.0, MIPI DS1, MIPIC-uri cu patru sensuri1, interfață audio, recepție infraroșu, suport pentru card TF și alte interfețe, poate extinde cu ușurință Ethernet, card TF, cameră, ecran, microfon și alte dispozitive; În plus, există interfețe de achiziție RS232, RS485, CAN, CAN, ADC pentru a răspunde diferitelor nevoi externe.

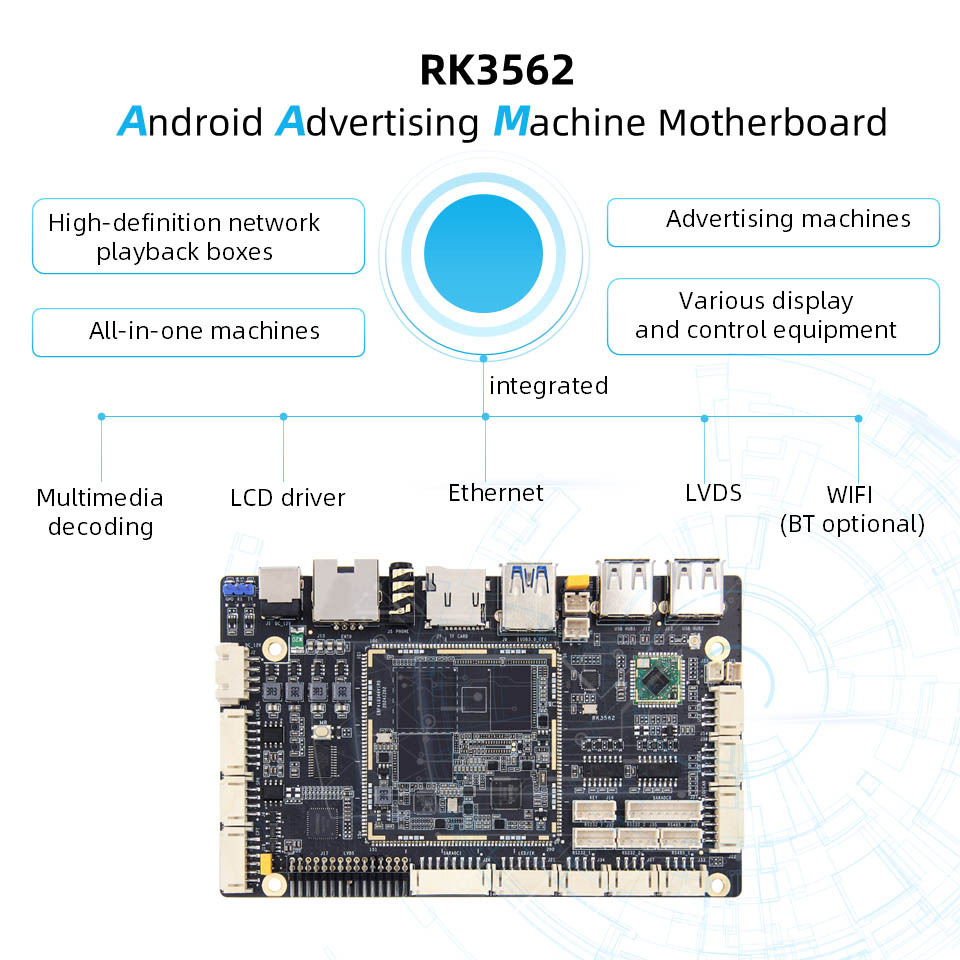

Potrivit pentru cutii de jucători de rețea de înaltă definiție, mașini de publicitate și mașini all-in-one etc. Integrează decodare multimedia, driver LCD, Ethernet, LVDS, WiFi (funcție Bluetooth Opțional)

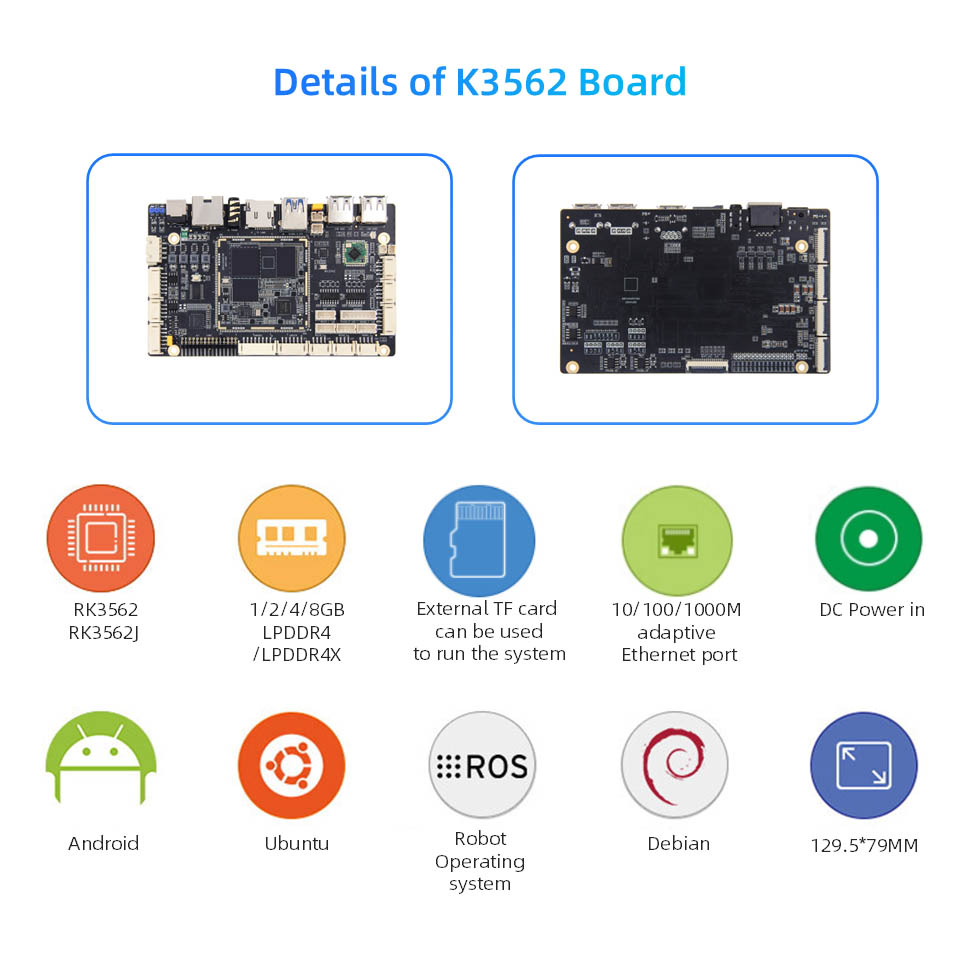

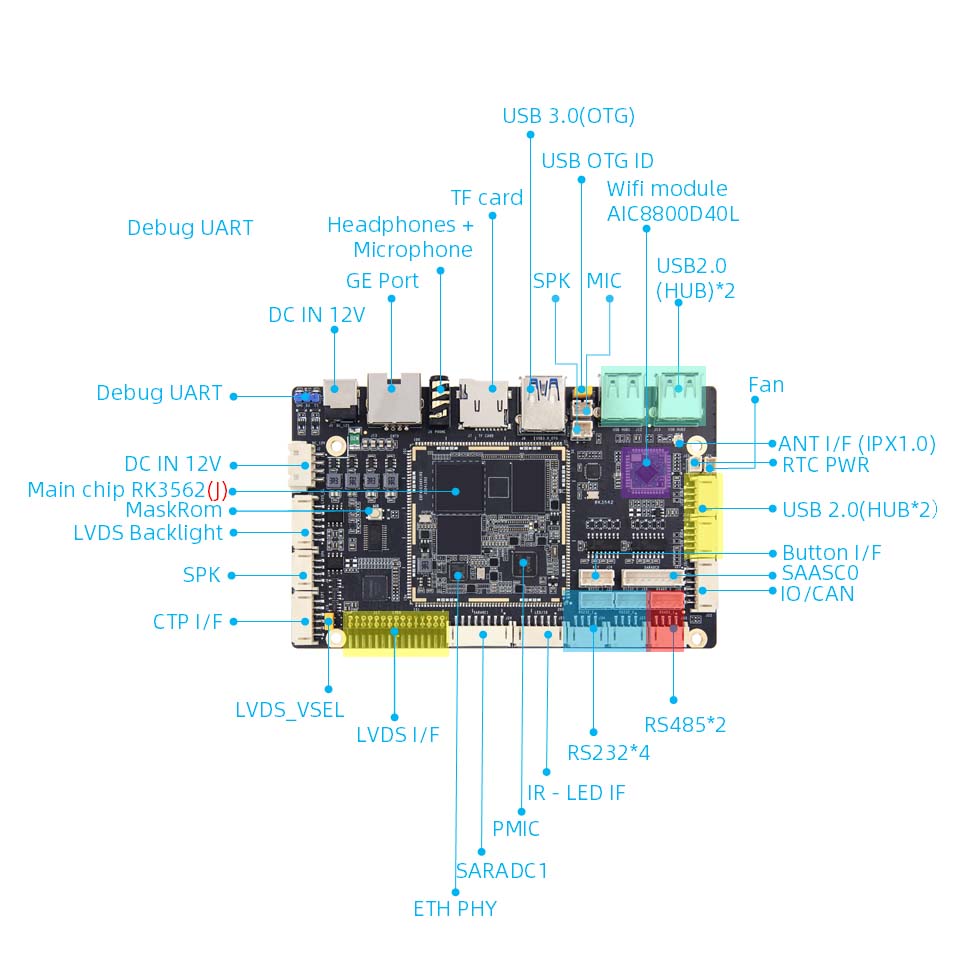

Configurarea hardware a bordului Luban Cat 1HS
● cip principal:

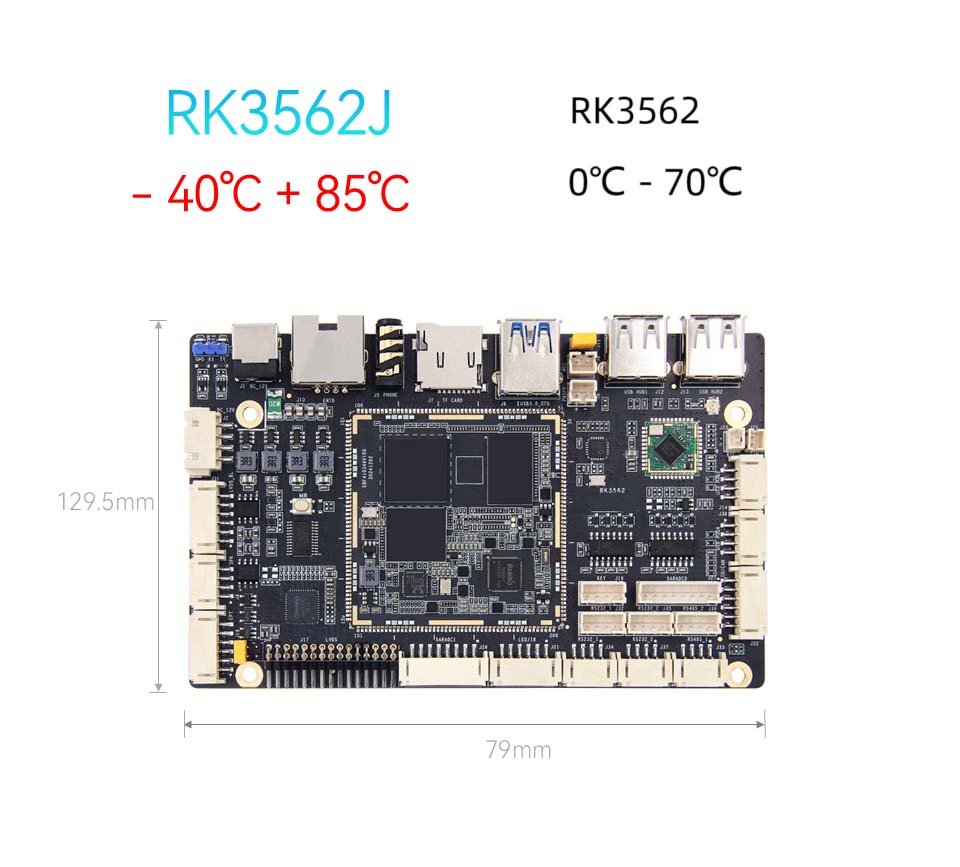

● Model: RK3562/RK3562JCPU: quad-core Cortex-A53, Frecvență principală până la 2.0GHZGPU: Mali-G52NPU: 1Tops Computer Power (de calitate industrială RK3562J fără NPU)
● Memorie: 1/2/4/8GB, LPDDR4/4X (personalizabil)
● stocare: 8/32/64/128 GB, EMMC (personalizabil)
● Interfață de putere: intrare DC 12V@2A DC
● Ethernet: port de rețea Gigabit*1, acceptă rata de transmisie de date 10/10/1000Mbps

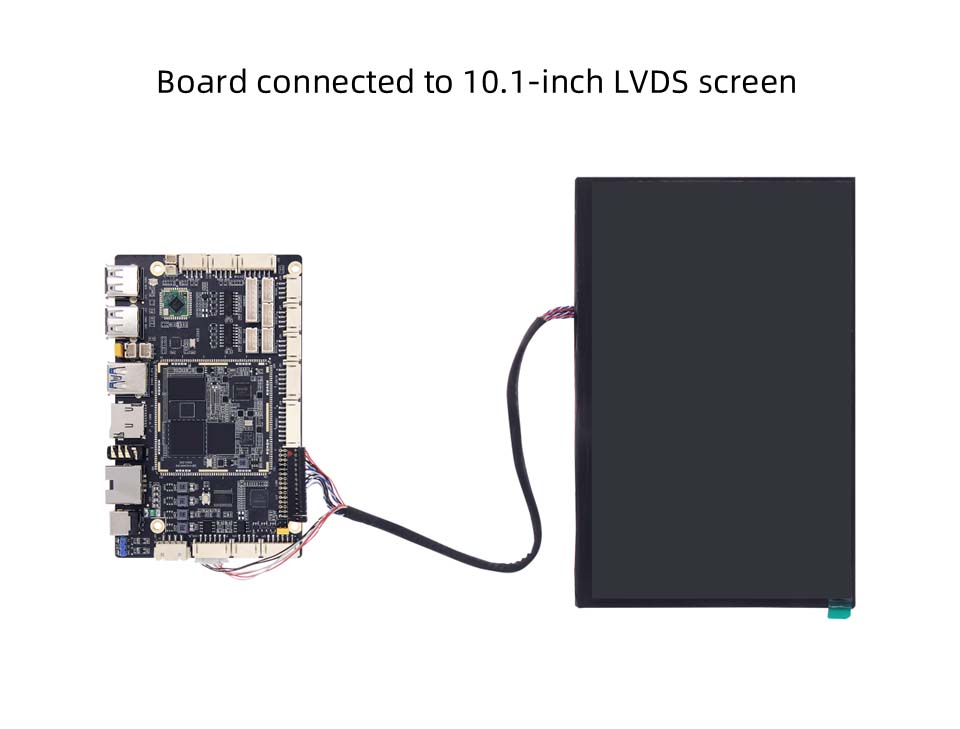

● LVDS: 2*15pin LVDS Interfață de ecran*1

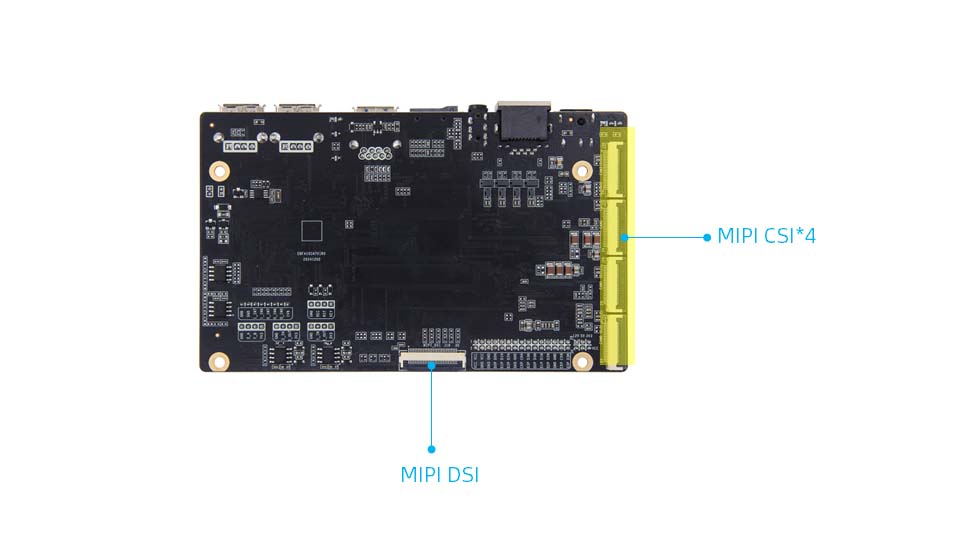

● MIPI-DSI: Interfața de ecran MIPI*1, MIPIDSI și interfața LVDS sunt reutilizate, iar implicit este să vă conectați la ecranul LVDS. Dacă alegeți să vă conectați la Mipidsi, trebuie să schimbați rezistența

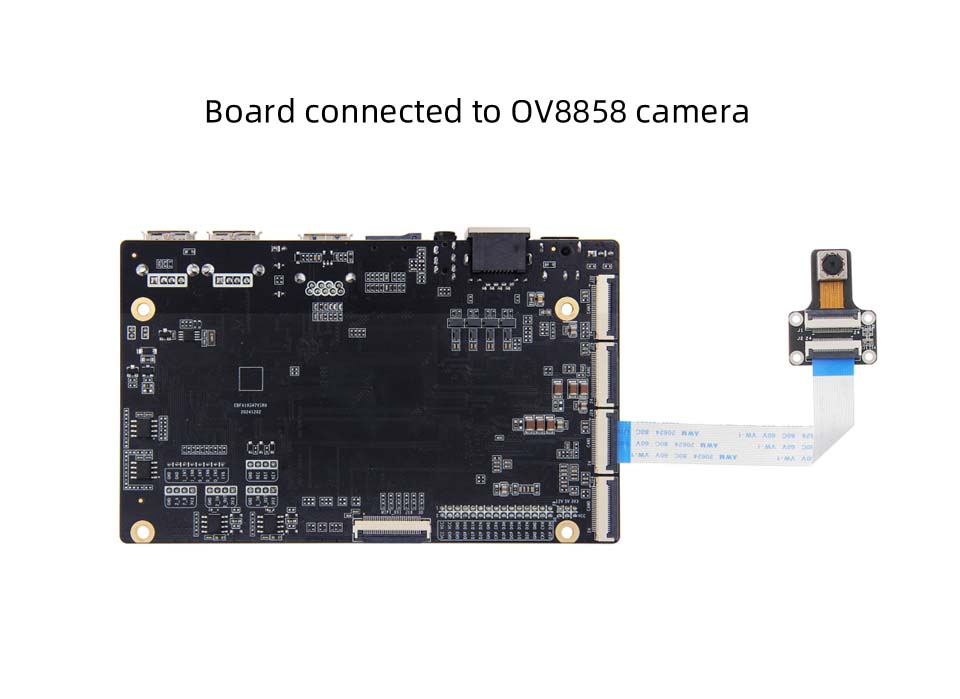

● MIPI-CSI: MIPI Camera Interfață*4, poate fi conectată la camera IMX415/OV8858 a magazinului (combinația implicită este camera OV8858)
● Ecran tactil capacitiv: interfață ecran tactilă LVDS*1
● Lumina de fundal LCD: interfață de iluminare de fundal LVDS*1
● Interfață de putere a ecranului: LVDS Interfață de selecție a tensiunii*1
● USB2.0: interfață hub USB*4
● USB3.0: Interfața USB OTG*1, implicit este modul dispozitiv, modul poate fi selectat prin intermediul capacului jumper
● WiFi: modul WiFi6 la bord, model: AIC8800D40L
● Suport pentru card TF: Suport Micro SD (TF) card pentru a porni sistemul, până la 512 GB
