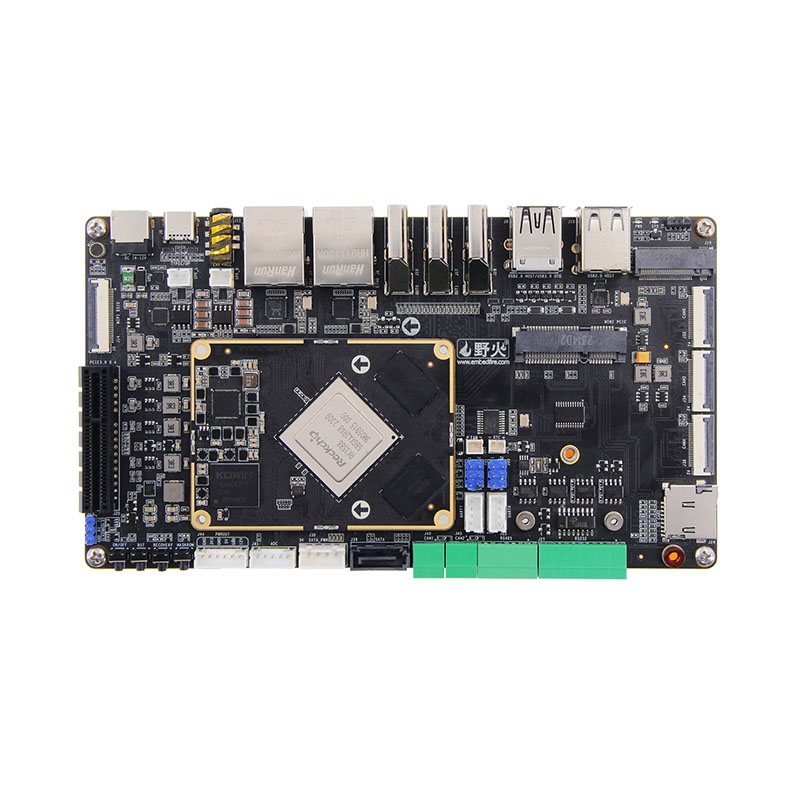

Consiliul de dezvoltare RK3588 Board-to-Board își propune să permită combinații flexibile între placa de bază și sub-tablourile funcționale (Partea de transport) prin adoptarea unui design modular și folosind interfețe standardizate (de exemplu, PCIE, MXM, conectori de bord la bord de mare viteză)
În comparație cu placa de bord integrată sau cu computerul de bord, placa de bază de bord la bord împărtășește următoarele avantaje de bază:
| Avantaj | Consiliile de dezvoltare B2B | Plăci tradiționale MCU |
| Expandabilitate | Modular, cald-swapable | Periferice fixe, fire de jumper |
| Calitatea semnalului | Sprijină semnalele la nivel de GHZ | Limitat la GPIO/UART cu viteză mică |
| Viteza dezvoltării | Reutilizarea modulelor validate | Necesită o reproiectare completă a hardware -ului |
| Cazuri de utilizare | Sisteme complexe (AI/industrial) | Control simplu (jurnal senzor) |
● SOC puternic: Rockchip RK3588 (8-core Cortex-A76/A55, 6Tops NPU)
● Design modular: conectori B2B flexibili pentru expansiune personalizată
● Interfețe de mare viteză: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: acceptă 8K@60FPS + 4K@60FPS ieșire simultană
● Clasa industrială: -40 ° C până la +85 ° C Operare
● Interfețe bogate: Mini PCIE, M.2 M Cheie, MIPI CSI

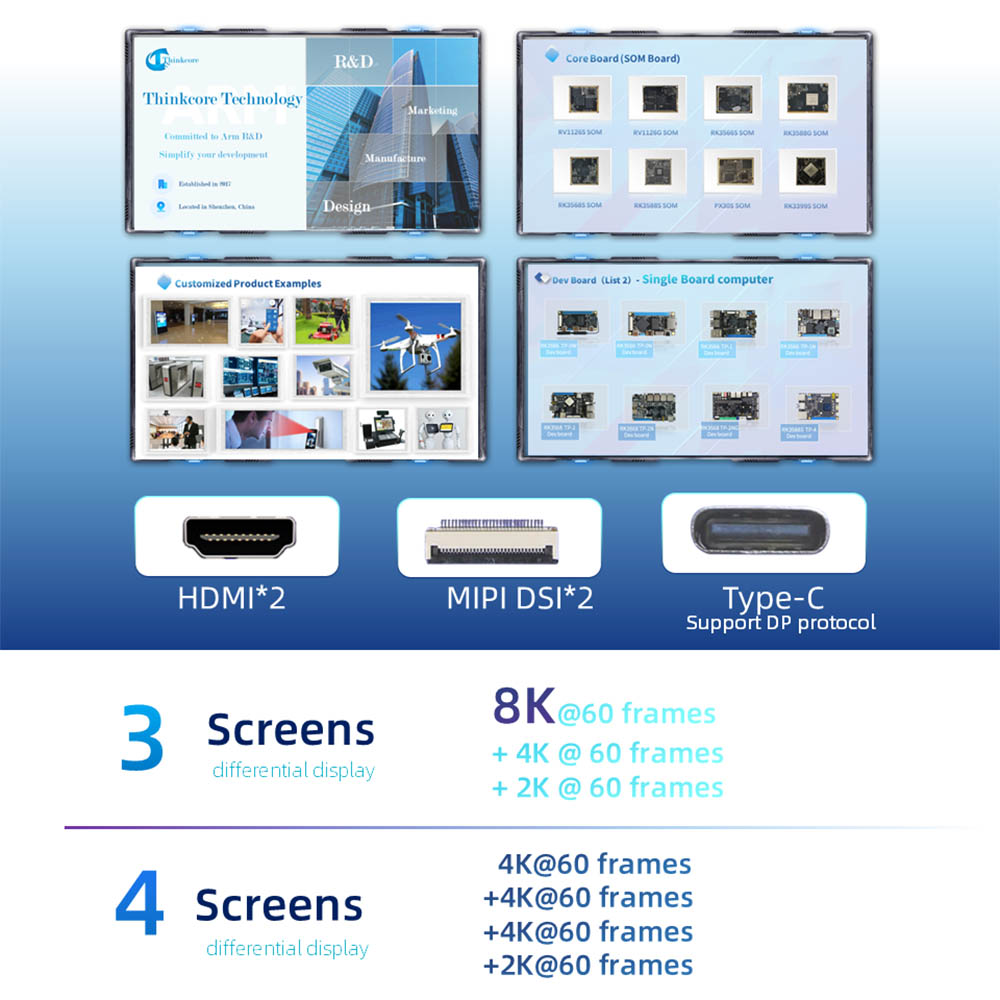

● Afișare diferită pe mai multe ecrane: acceptă afișaj eterogen pe trei ecrane și afișaj eterogen pe patru ecrane. HDMI*2; Mipi dsi*2; Type-C (acceptă protocolul DP)

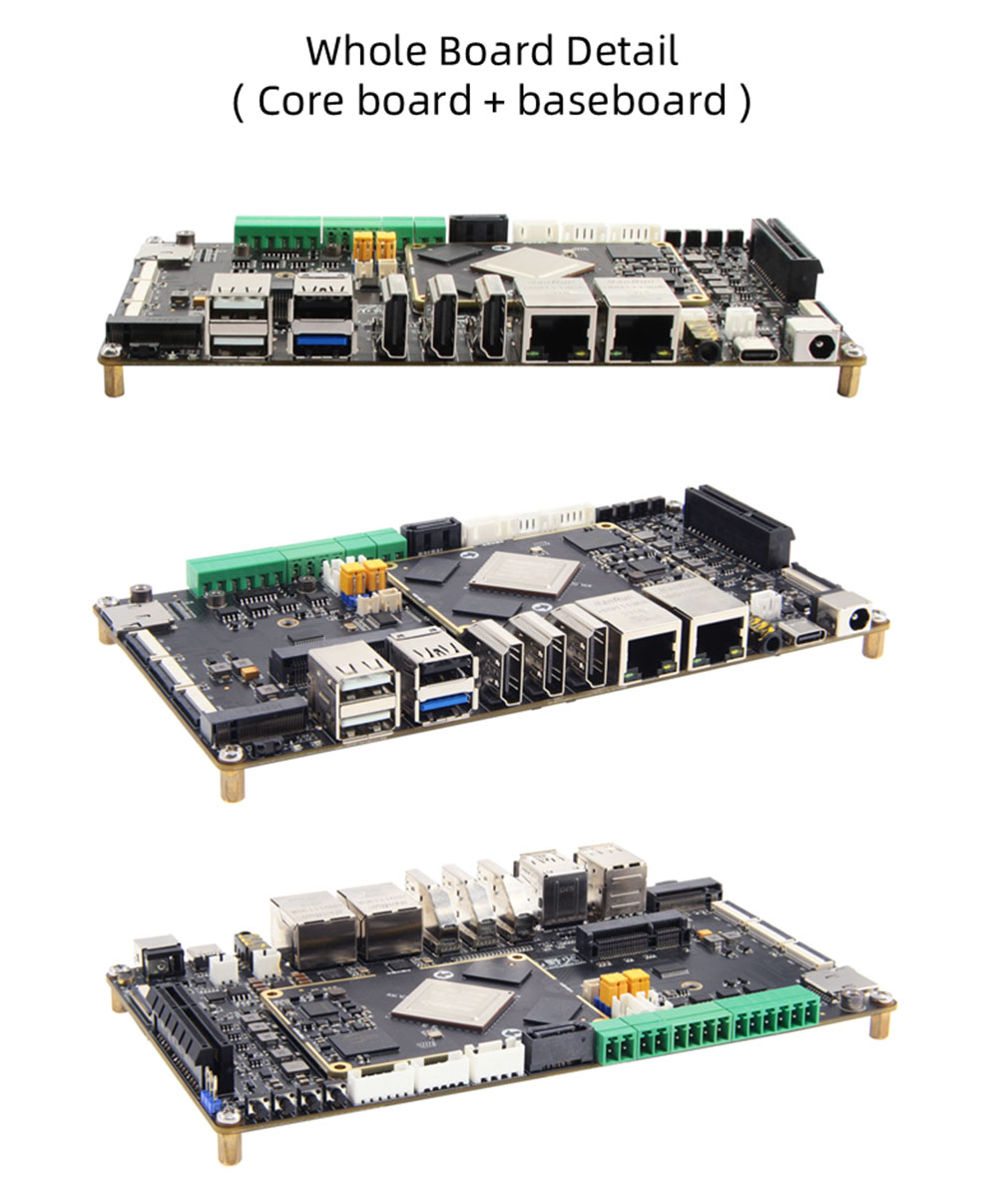

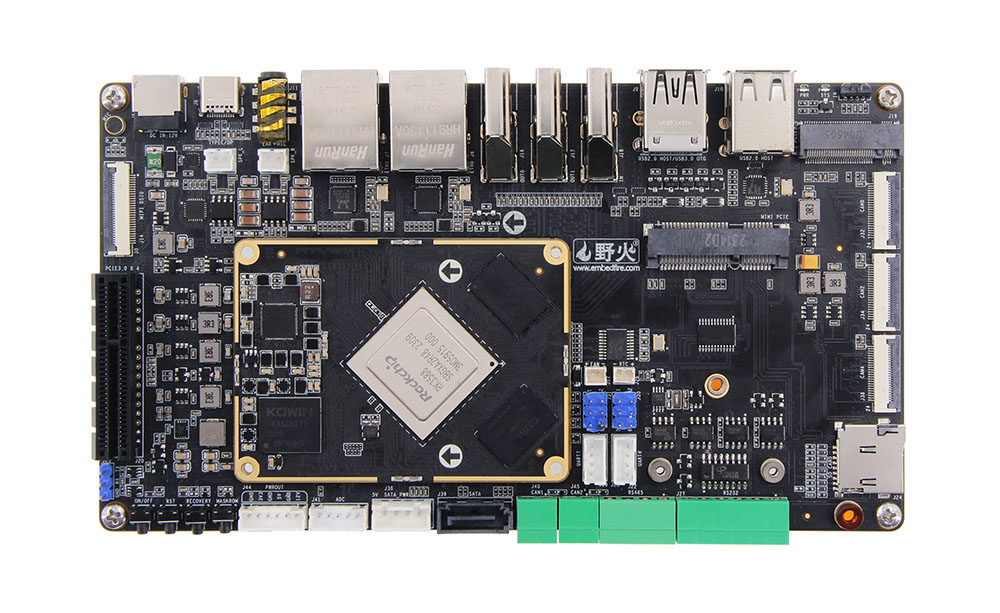

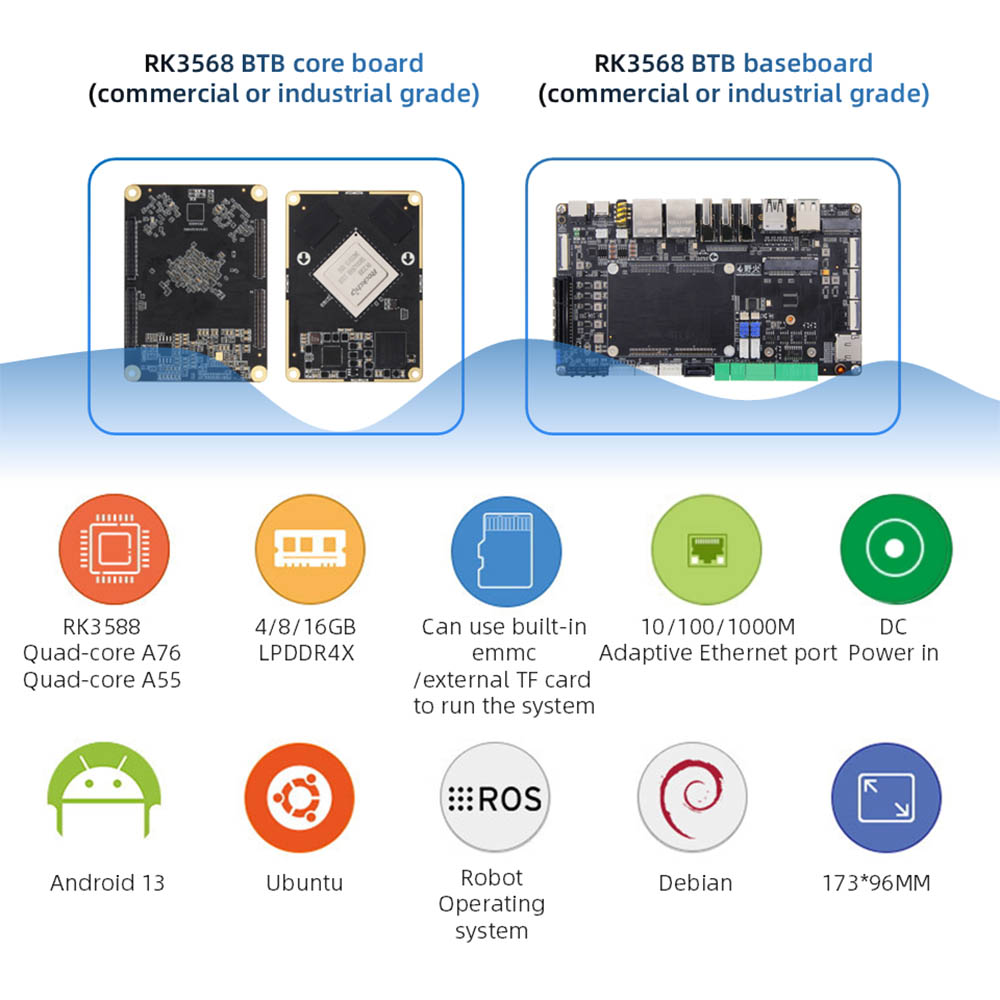

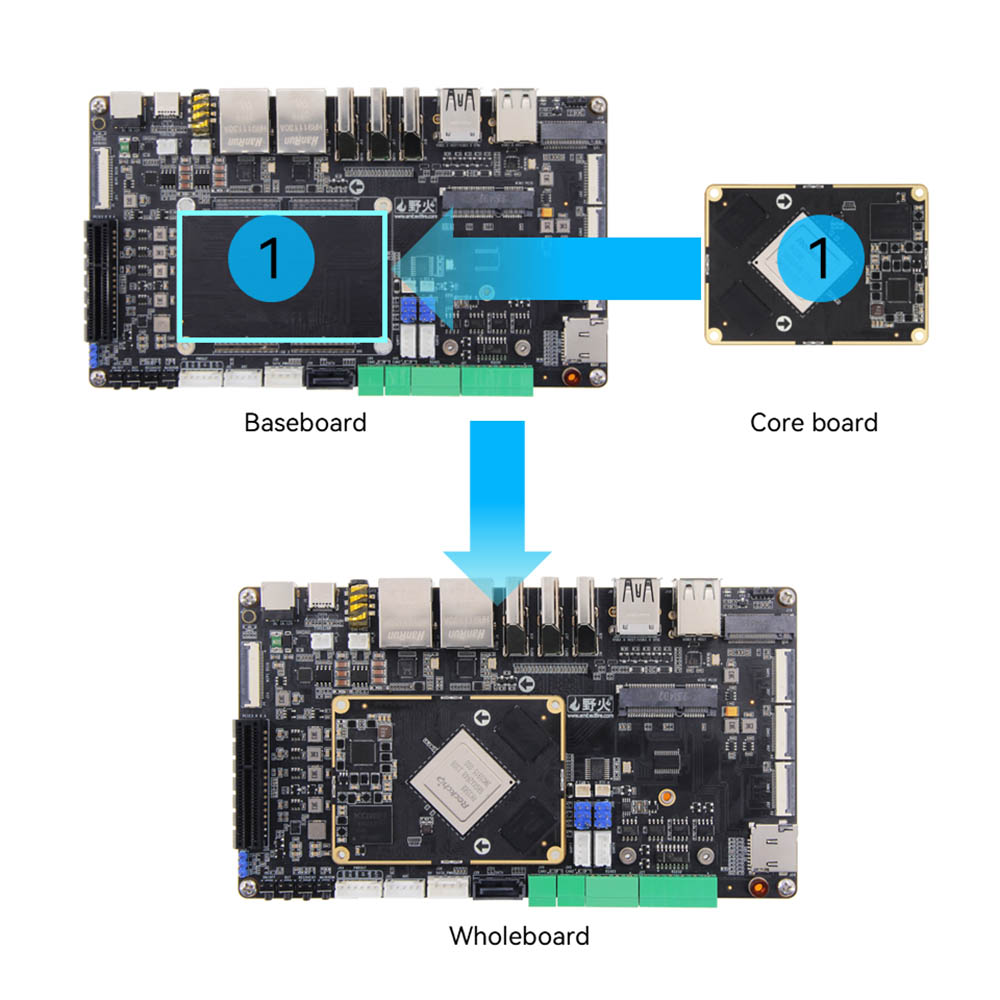

Placa de bază BTB este formată dintr -o placă de bază și o placă de transport/ tablă de bază.

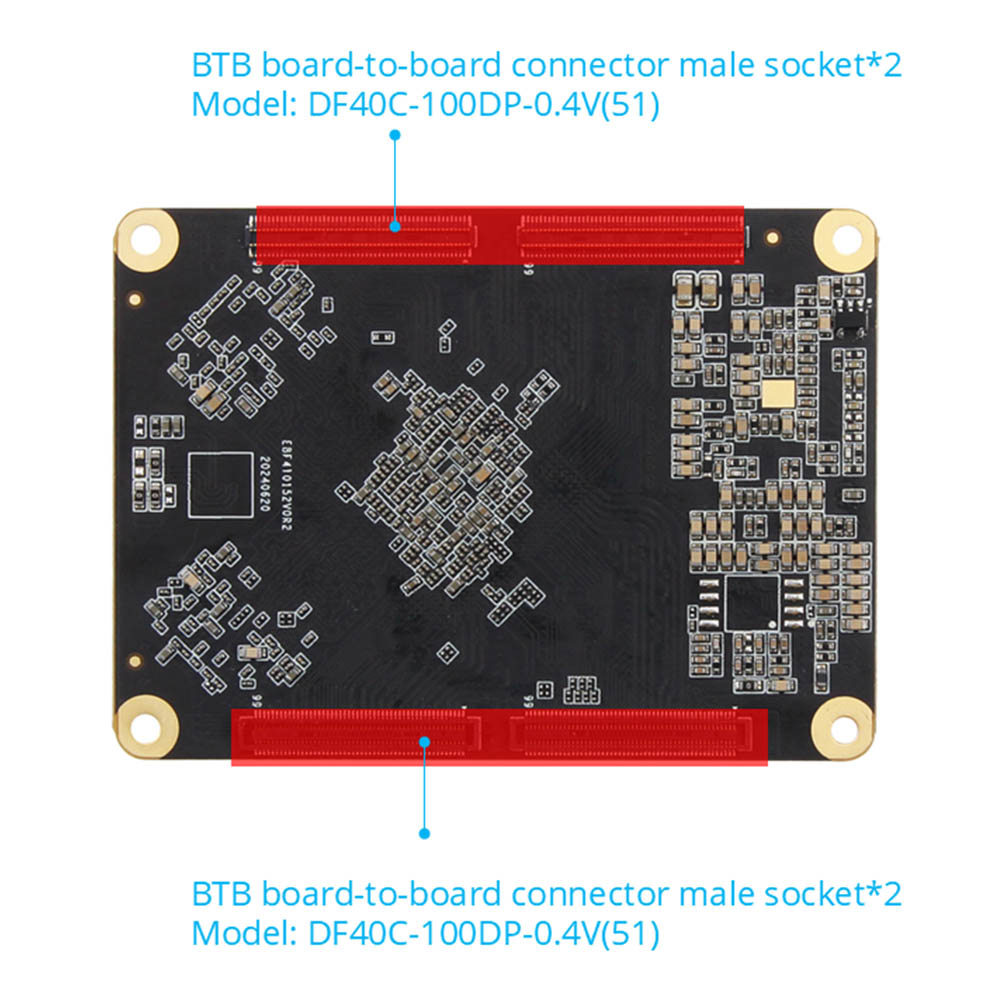

● Conector: conector masculin: DF40C-100DP-0.4V (51) Conector feminin: DF40C-100DS-0.4V (51)

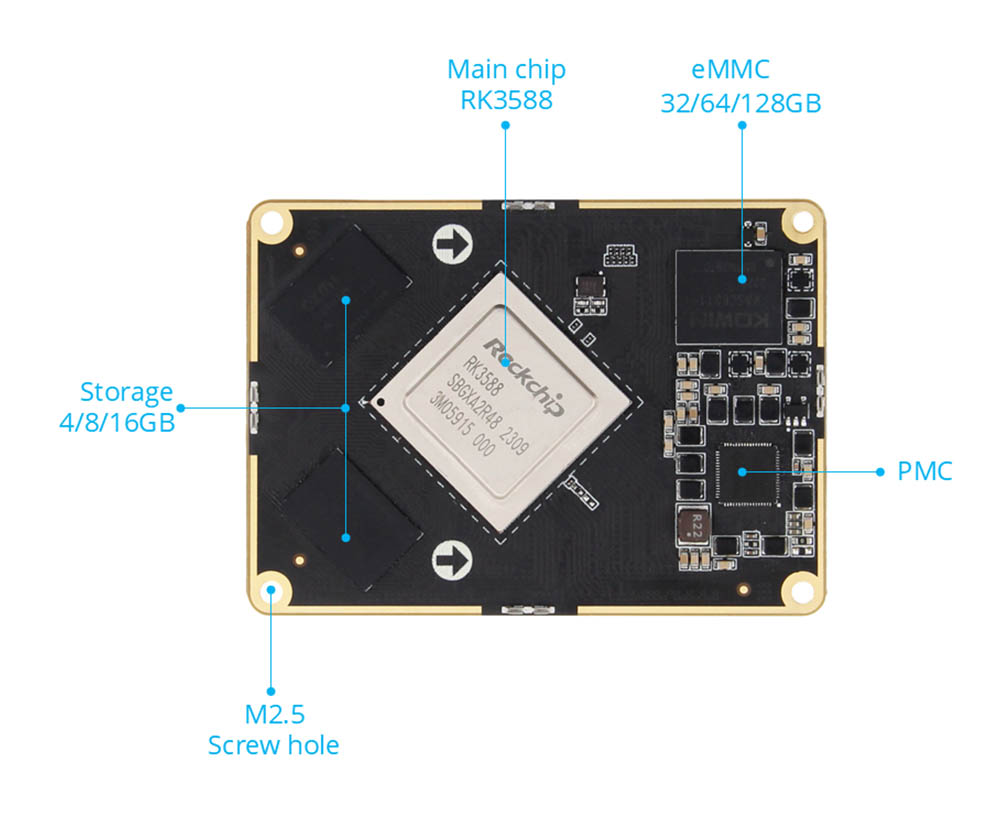

● Cip principal: RK3588 (quad-core A76 + Quad-Core A55, Mali-G610, 6tops Power Computing) BTB duce la 400 de pini, distanță de 0,5 mm, duce la toate I0
● Memorie: 4/8/16 GB, LPDDR4/4X
● Depozitare: 32/64/128 GB. EMMC
● Conector: Bărbat: DF40C-100DP-0.4V (51) Femeie: DF40C-100DS-0.4V (51)

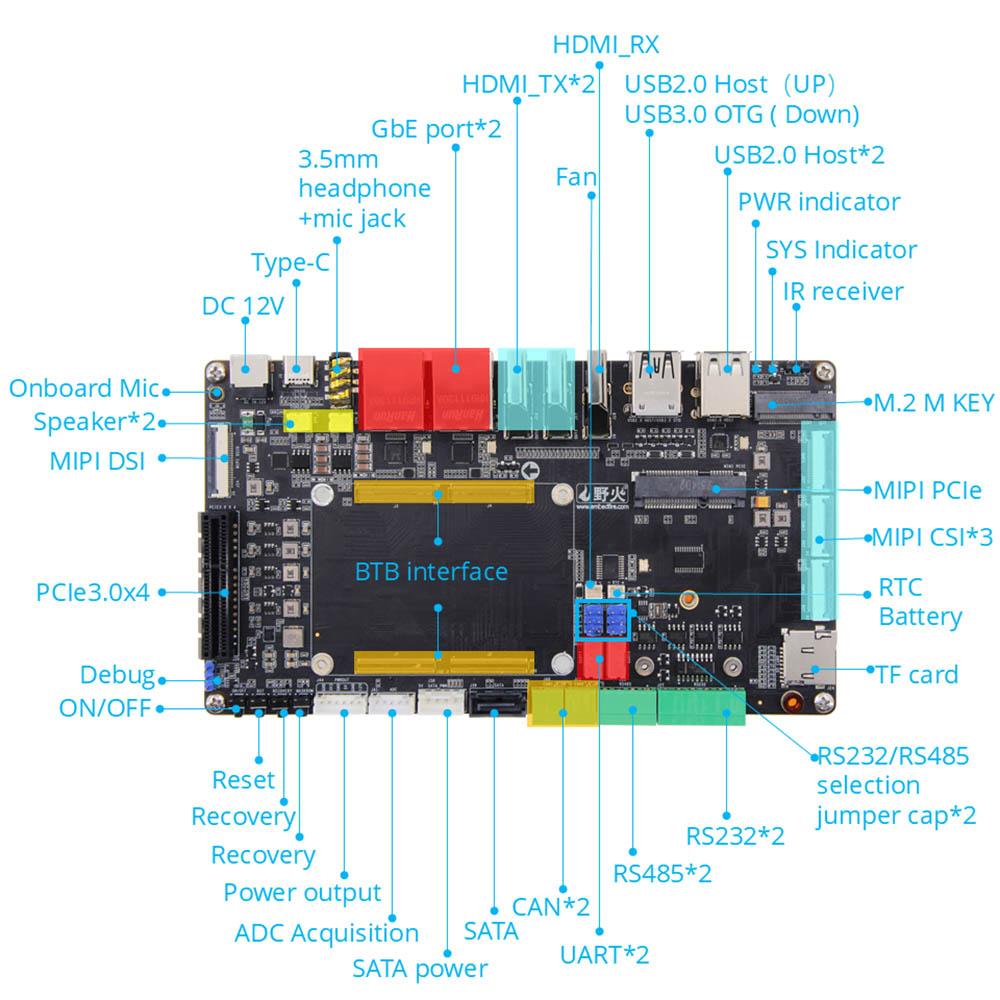

● Interfață de putere: 12V@2A DC Intrare, interfață DC*1; Interfață de ieșire a puterii*1

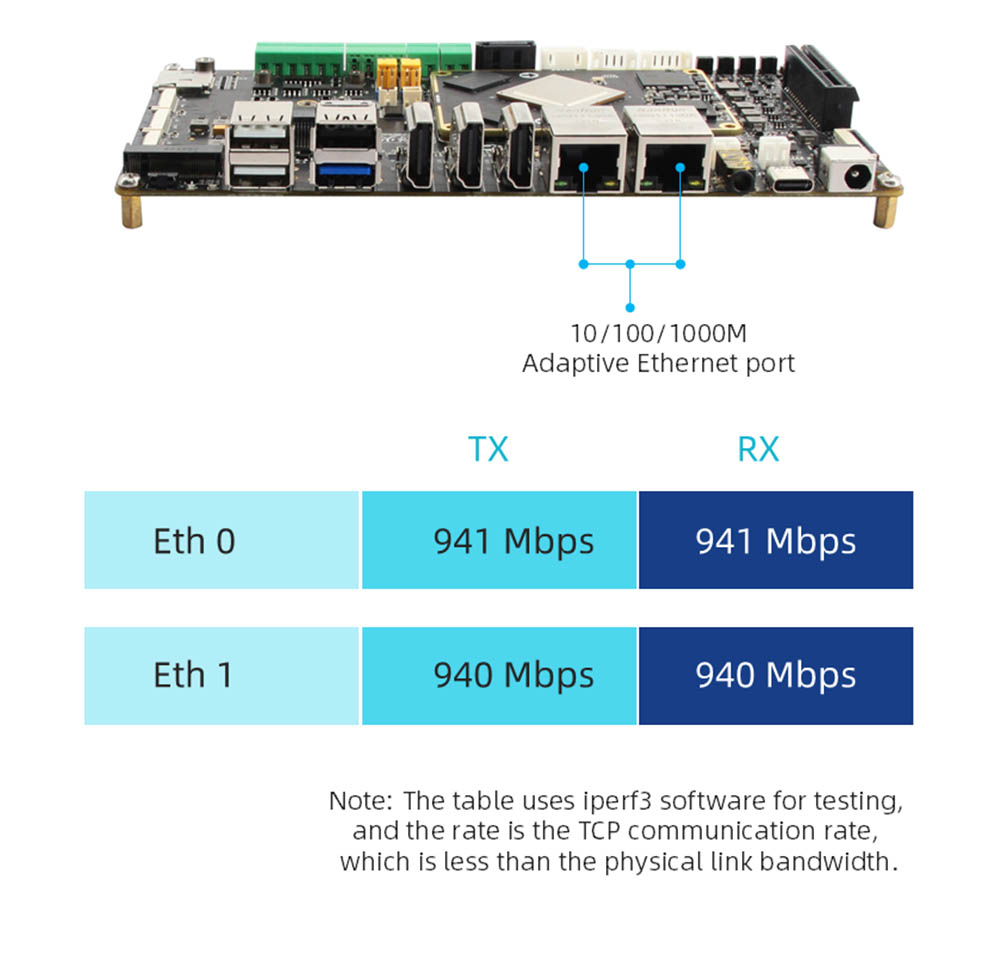

● Ethernet: Portul de rețea Gigabit*2, suport 10/10/1000Mbps Rata de transmisie a datelor
● HDMI: intrare HDMI12.0*1, până la 3840x2160@60fps; Ieșire HDMI2.1*2, acceptă mai multe ecrane cu alte ecrane, rezoluție maximă 7680x4320@60Hz (rezoluție 8K)
● MIPI-DSI: interfața ecranului MIPI*2 (față*1, înapoi*1), poate fi conectată la ecranul MIPI Wildfire, acceptă mai multe ecrane cu alte ecrane; Rezoluția maximă a modului MIPI unic 1920*1080@60Hz

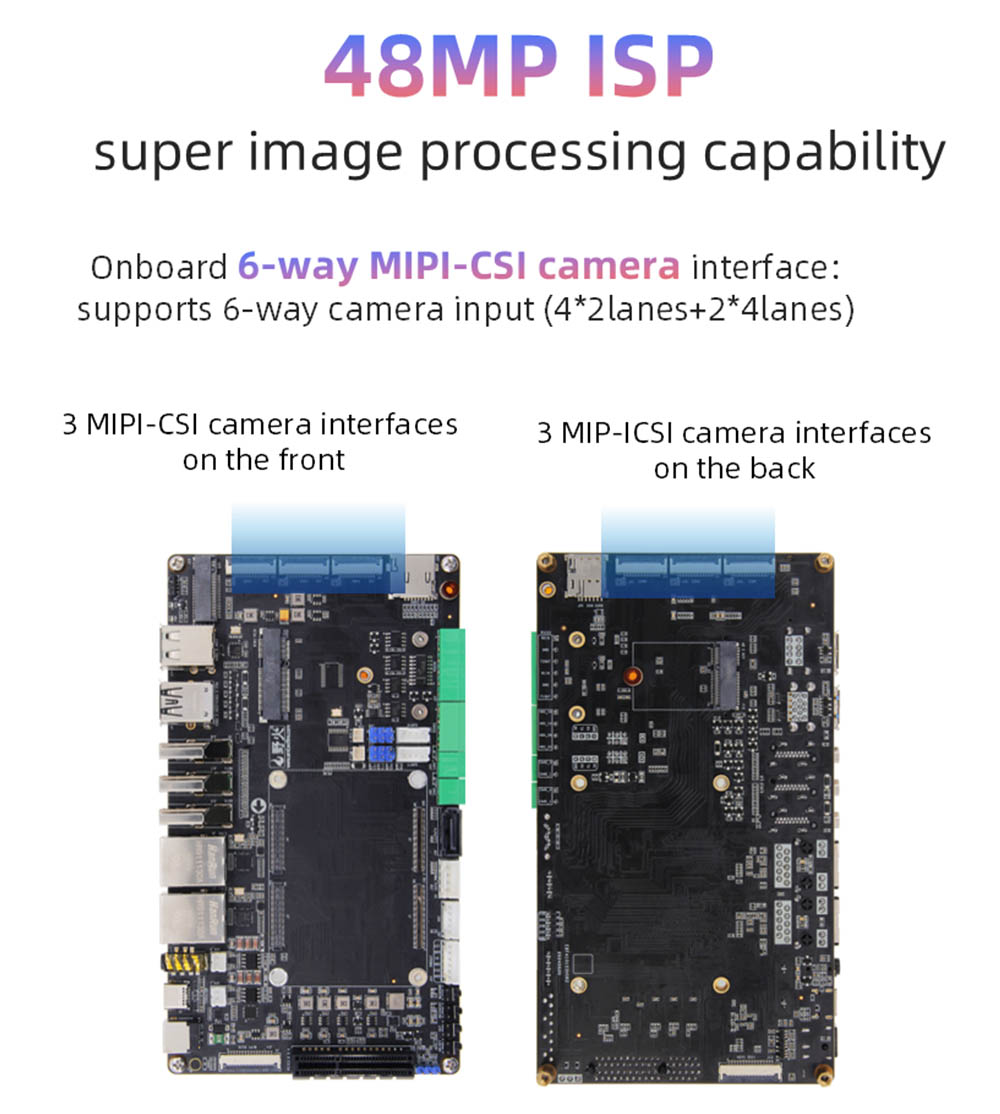

● MIPI-CSI: interfața camerei MIPI*6 (față*3, înapoi*3), poate fi conectată la camera de cameră Wildfire MIPI
● USB2.0: USB-HOSTTYPE-A interfață*3
● USB3.0: USB-OTGTYPE-A interfață*1; Interfața de tip C*1, poate fi utilizată pentru arderea firmware-ului, acceptă protocolul DP1.4

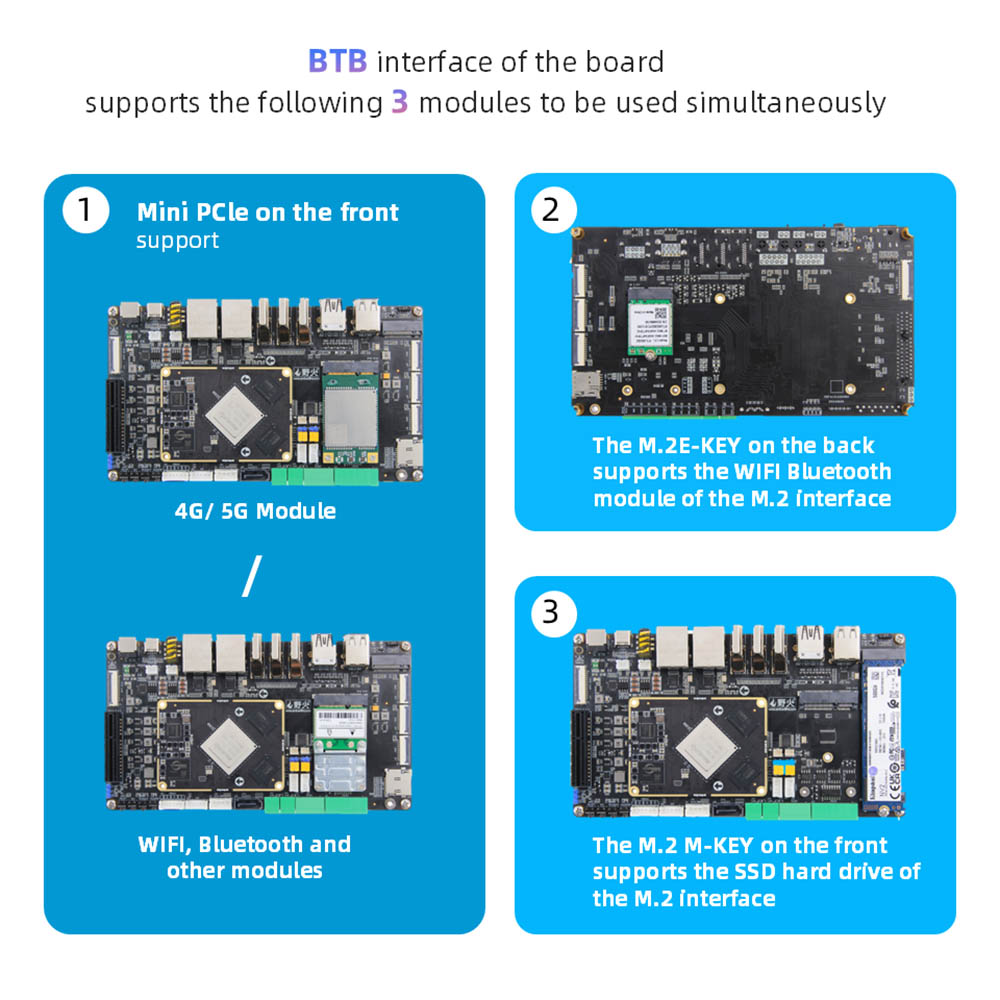

● Interfață PCLE: interfață mini-pcle*1, poate fi utilizată cu o placă de rețea WiFi cu înălțime completă sau cu jumătate de înălțime, modul 4G sau alt modul de interfață mini-PCLE: interfață PCLE3.0x4*1
● Interfață M.2: M.2ekey Interfață*1, acceptă M.2 modul de rețea wireless E-KEY; M.2 M Interfață cheie*1, acceptă m.2 m-key pcle3.0*4lanes Specificația 2280 hard disk
● Suport pentru card TF: suport pentru card Micro SD (TF)*1, acceptă sistemul de pornire a cardurilor TF, până la 512 GB
● Suport pentru cartela SIM: suport pentru cartelă SIM*1, funcția de cartelă SIM trebuie utilizată cu modul 4G
● Interfață SATA: interfață SATA standard*1; Interfața SATA Power*1, acceptă ieșirea de 12V
● Can: Can*2
● ADC: interfață de achiziție ADC*1
● Portul serial de depanare:
● Portul serial de depanare*1 (UART2), parametrul implicit 1500000-8-N-1; UART port serial*2 (uArt7 & uart9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Interfață Jumper de selecție*2
● Audio: microfon microfon la bord*1; Interfață de difuzoare SPK*2, poate conecta Ieșirea căștilor de difuzor de putere 3W + Intrare microfon 2-in-1 Interfață*1
● Buton: buton On/Off*1; Buton Maskrom*1; Buton de recuperare*1; Butonul de resetare*
● LED: indicator de putere*1; Indicator de sistem*1
● Receptor infraroșu: suport funcția de control la distanță infraroșu
● RTC: RTC Power Socket*1
● Interfață ventilatoare: Suport Instalarea de răcire a ventilatorului 5V sau 12V
● AI Edge Computing ： Securitate inteligentă ， Transport inteligent ， Smart City, Video Analytics.
● Automatizare industrială: control PLC, viziune a mașinii.
● Robotică: Navigare autonomă cu putere AI.
● Aplicații în vehicul ： Sistem de divertisment în mașină, sistem de navigație în mașină.
● Semnalizare digitală: publicitate pe mai multe ecrane 8K.
● Echipamente medicale: endoscopuri medicale, sisteme de imagistică cu ultrasunete
