Acesta este un tablou pentru a belei Struck RK3588 Board SBC Computer, ușor de utilizat și dezvoltat. Cu sursă deschisă și SDK gratuit, placa este ușor utilizată.
Rockchip RK3588 is used as the main chip, with 8nm advanced process technology, the main frequency can reach up to 2.4GHz, integrated quad-core 64-bit Cortex-A76 and quad-core 64-bit Cortex-A55, a total of eight-core processors and ARM Mali-G610 MC4 GPU, supporting 8K video encoding and decoding and 8K display output, super image processing Capabilități, suport pentru introducerea mai multor camere și suport pentru mai multe ecrane.
8 Puterea de calcul NPU independentă încorporată poate ajunge la 6topuri, permițând diverse scenarii AI.
Oferiți o varietate de combinații de memorie și stocare pentru a alege, configurația hardware echilibrată la bord și o gamă largă de aplicații.
Integrare ridicată, cu interfețe de expansiune bogate, cu porturi duale de rețea gigabit, USB, M.2, PCLE3.0x4, 5Minipcle, HDMI, interfață de ecran MIPI și interfață de cameră MIPI, interfață audio, recepție infraroșu, suport de card TF și alte periferale, pot oferi o redare completă la performanța procesorului și să extindă în continuare utilizarea bordului.
Suportă oficial imagini mainstream Andriod 13, DeBain, Ubuntu Sistem de operare și poate fi aplicat la o varietate de medii de aplicații diferite.
Sursa complet deschisă, oferind tutoriale oficiale, kituri complete de dezvoltare a șoferului SDK, scheme de proiectare și alte resurse, puteți începe cu ușurință fără pete orbe.
Gata de utilizare, acceptă mai multe sisteme de operare
NPU independent încorporat, puterea de calcul poate ajunge la 6topuri
Adoptează arhitectura cu trei nuclee, acceptă INT4/INT8/INT16/FP16/BF16/TF32, împuternicește diverse scenarii AI
Codifică și decodează cu ușurință videoclipuri 8K
Acceptă până la 8k@60 cadre H.265/H.264/AV1/VP9/AVS2 Decoding video și 8K@30 cadre H.264/H.265 Encoding video
Afișare pe mai multe ecrane, portabilitate de înaltă definiție
Acceptă afișaj pe mai multe ecrane, acceptă până la 8k@60 cadre + 4k@60 cadre + 2k@60 cadre (afișaj pe trei ecrane) sau 4k@60 cadre + 4k@60 cadre + 4k@60 cadre + 2k@60 cadre (afișaj pe patru ecran)

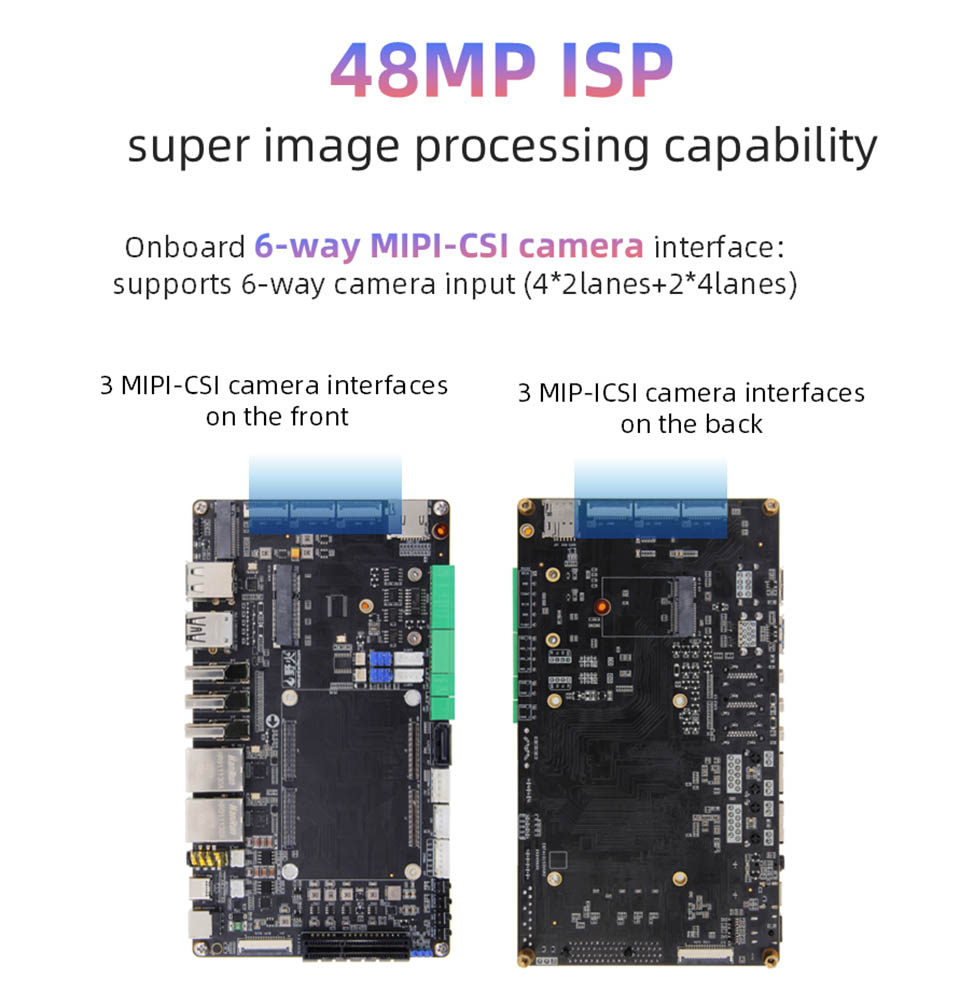

48MPISP, Super Image Processing Capacitate
Interfață de cameră MIPICSI cu 6 căi,
Suportă intrarea camerei cu 6 căi (4*2lanes+2*4lanes), răspunzând nevoilor diferitelor dispozitive

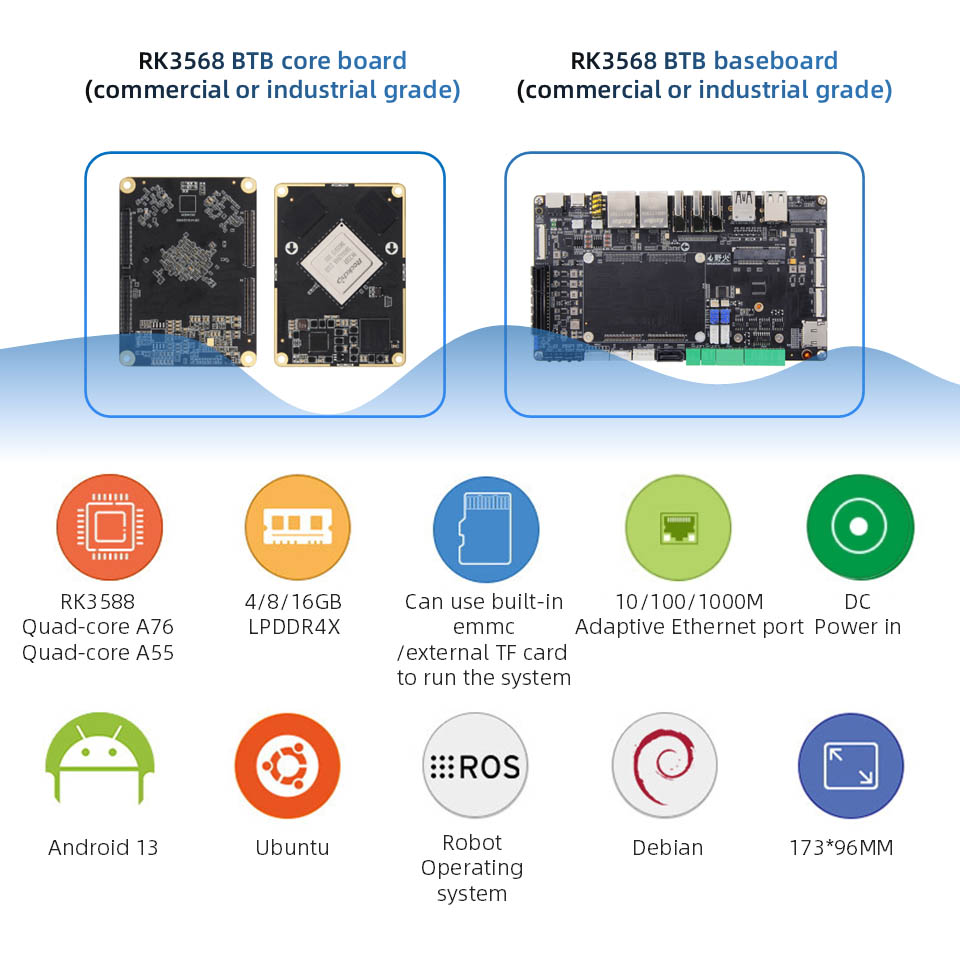

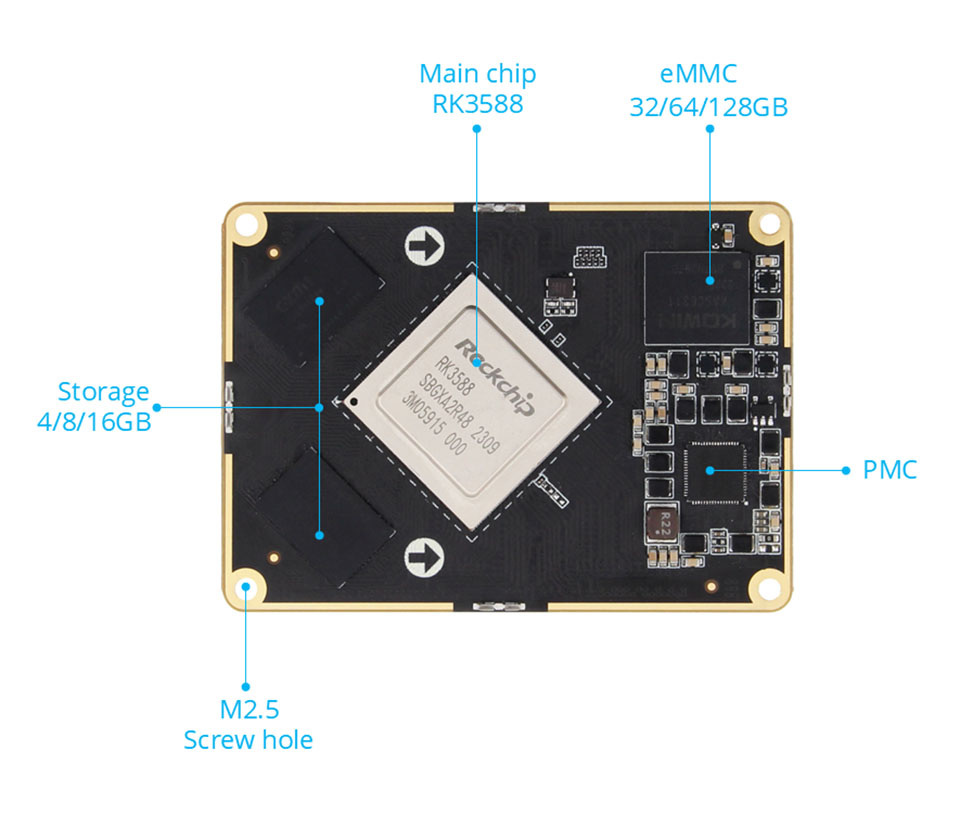

RK3588 Parametri de bord de bază

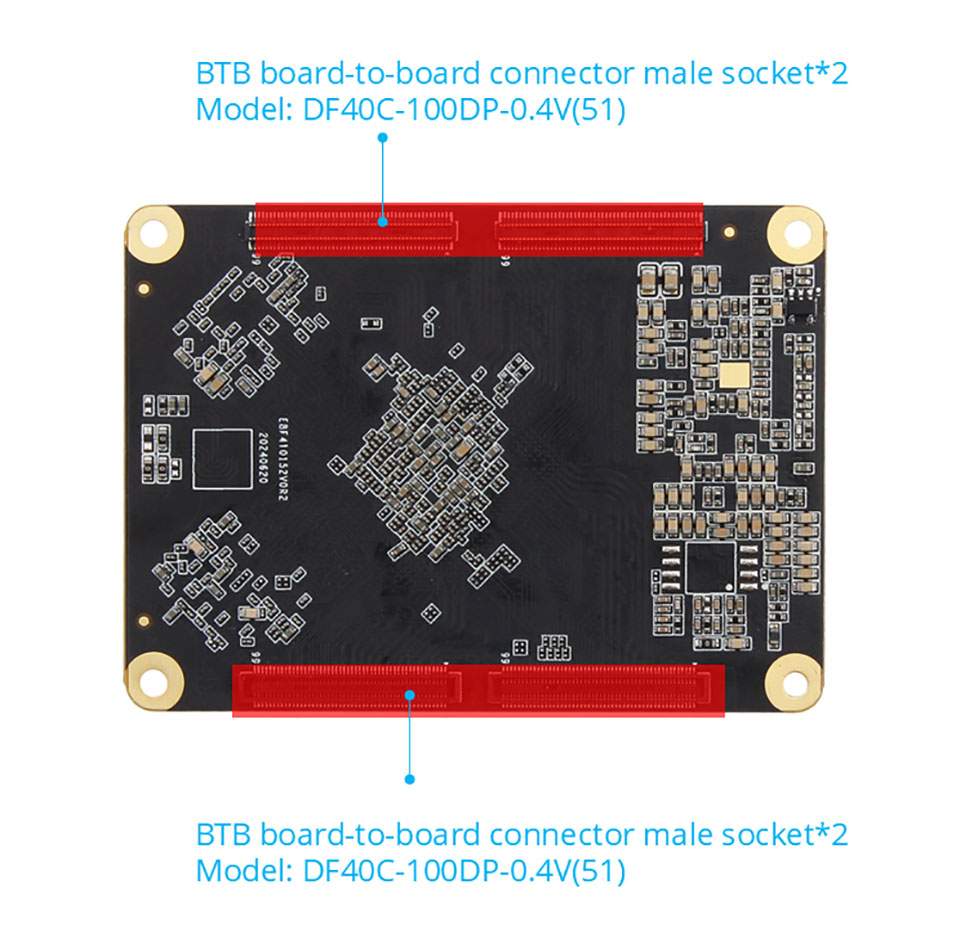

Conector: conector masculin: DF40C-100DP-0.4V (51) Conector feminin: DF40C-100DS-0.4V (51)

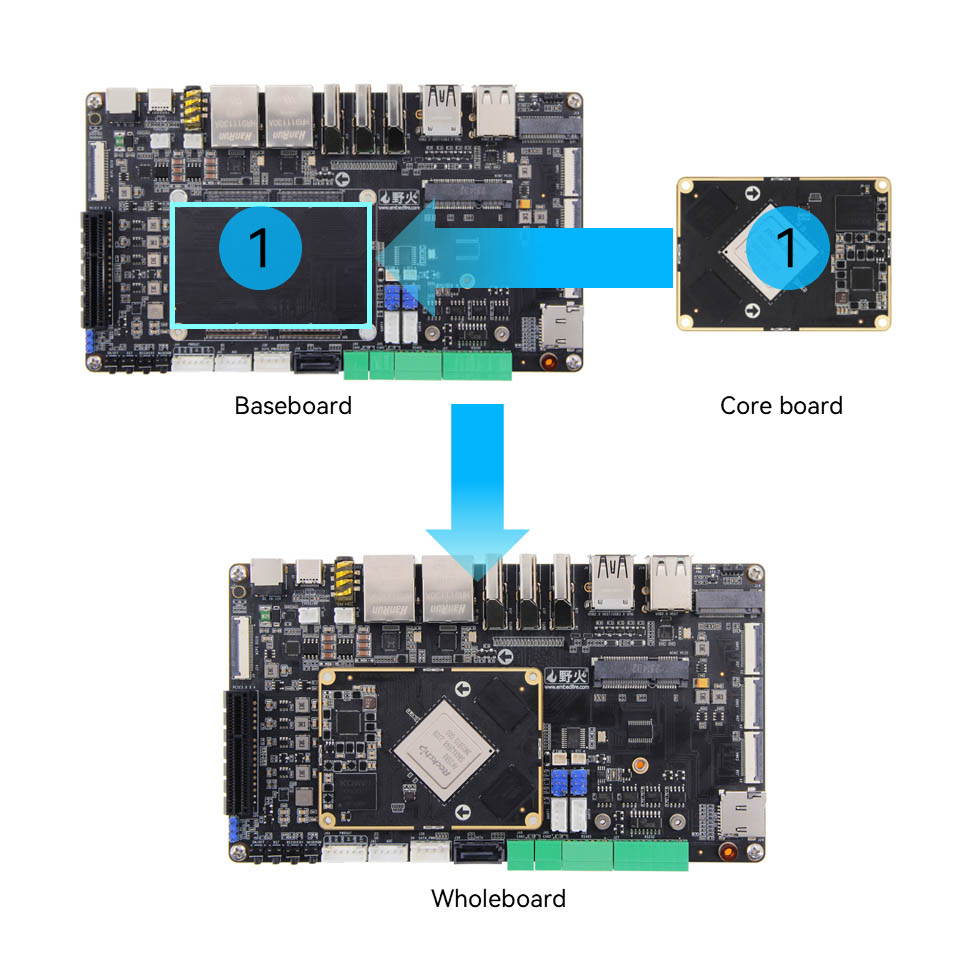

Chip principal: RK3588 (quad-core A76 + quad-core A55, Mali-G610, puterea de calcul 6tops) BTB duce la 400 de pini, distanță de 0,5 mm, duce la toate I0
Memorie: 4/8/16 GB, LPDDR4/4X
Stocare: 32/64/128GB.EMMC
Conector: Bărbat: DF40C-100DP-0.4V (51) Femeie: DF40C-100DS-0.4V (51)

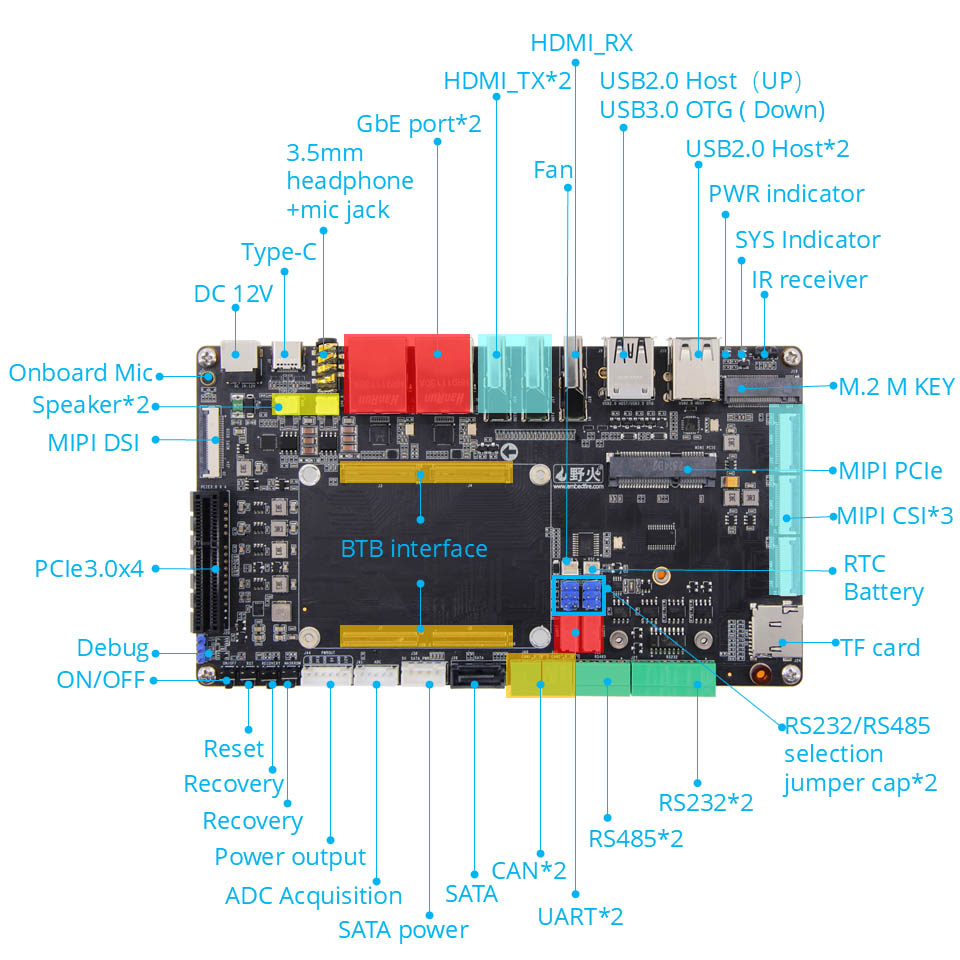

Interfață de putere: 12V@2A DC Intrare, interfață DC*1; Interfață de ieșire a puterii*1

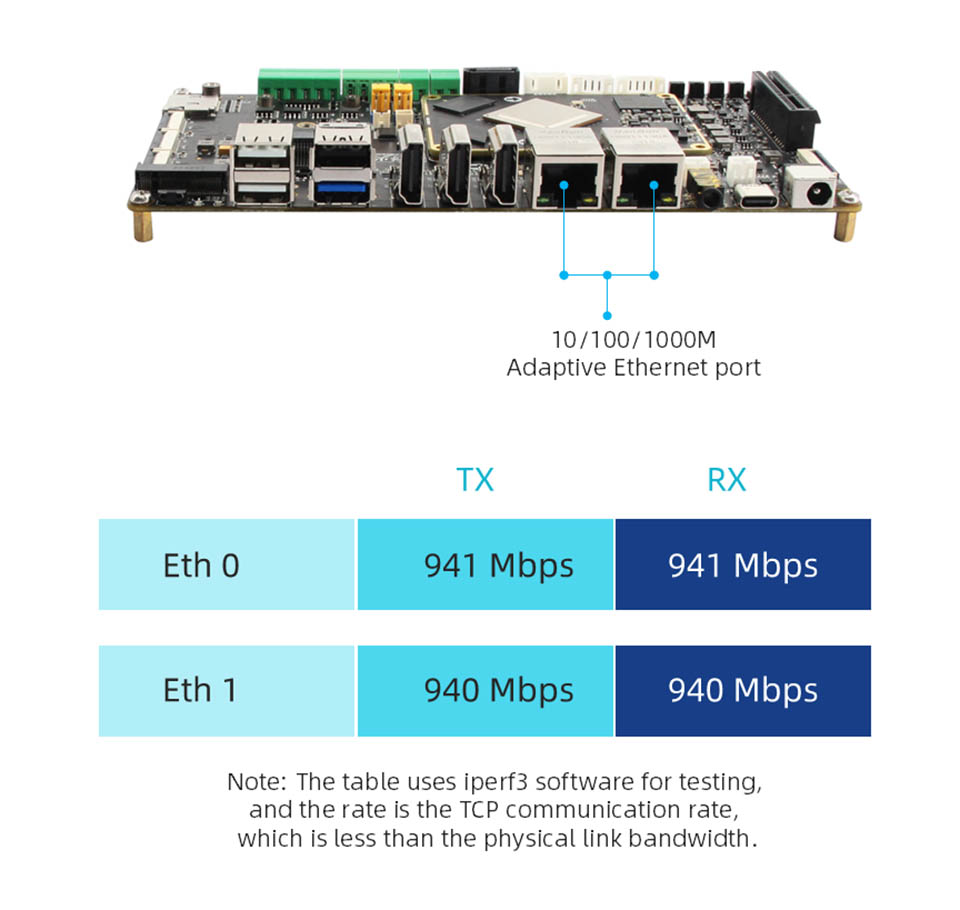

Ethernet: Portul de rețea Gigabit*2, suport 10/10/1000Mbps Rata de transmitere a datelor
Intrare HDMI: HDMI12.0*1, până la 3840x2160@60fps; Ieșire HDMI2.1*2, acceptă mai multe ecrane cu alte ecrane, rezoluție maximă 7680x4320@60Hz (rezoluție 8K)
MIPI-DSI: MIPI Screen Interface*2 (față*1, înapoi*1), poate fi conectată la ecranul MIPI Wildfire, acceptă mai multe ecrane cu alte ecrane; Rezoluția maximă a modului MIPI unic 1920*1080@60Hz
MIPI-CSI: MIPI Camera Interfață*6 (Front*3, Back*3), poate fi conectată la camera Wildfire MIPI
USB2.0: USB-HOSTTYPE-A Interfață*3
USB3.0: USB-OTGTYPE-A interfață*1; Interfața de tip C*1, poate fi utilizată pentru arderea firmware-ului, acceptă protocolul DP1.4

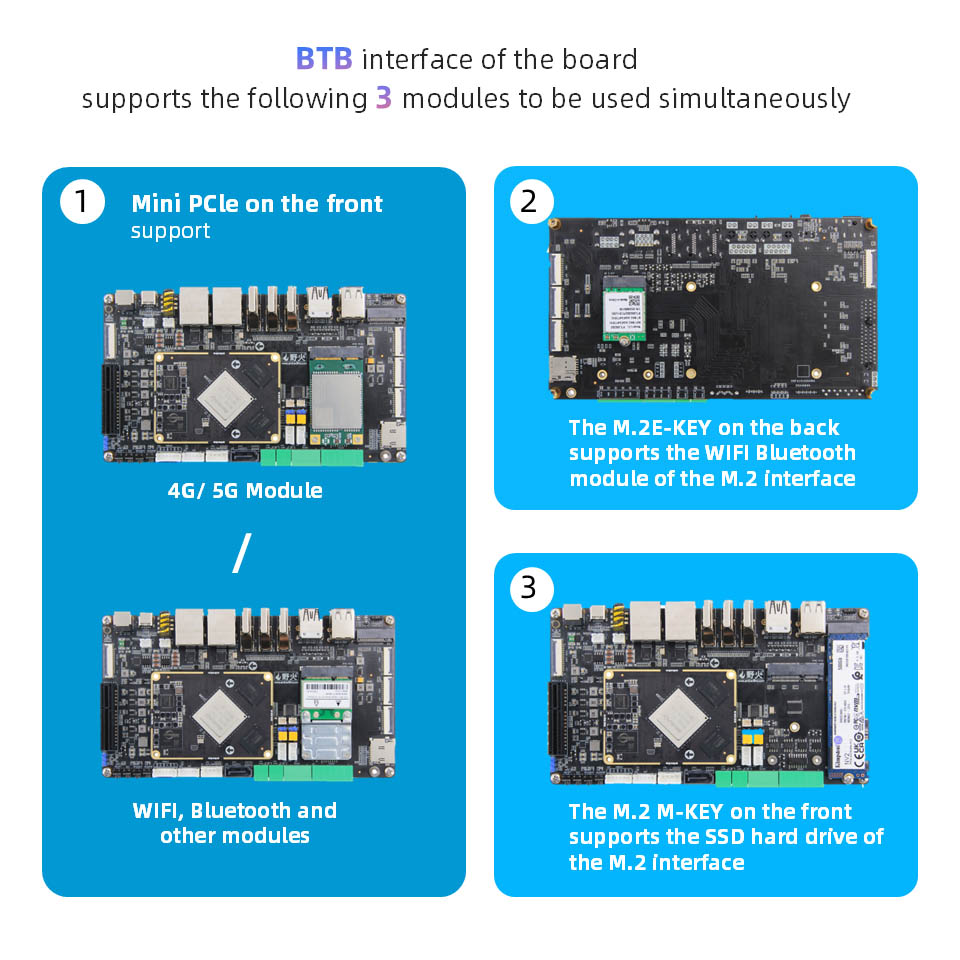

Interfață PCLE: interfață mini-pcle*1, poate fi utilizată cu placa de rețea WiFi cu înălțime completă sau cu jumătate de înălțime, modul 4G sau alt modul de interfață mini-PCLE: interfață PCLE3.0x4*1
Interfață M.2: M.2ekey Interfață*1, acceptă M.2 E-KEY Modul de rețea wireless; M.2 M Interfață cheie*1, acceptă m.2 m-key pcle3.0*4lanes Specificația 2280 hard disk
Suport pentru card TF: suport pentru card Micro SD (TF)*1, acceptă sistemul de pornire a cardurilor TF, până la 512 GB
Suport pentru cartela SIM: suport pentru card SIM*1, funcția de cartelă SIM trebuie utilizată cu modul 4G
Interfață SATA: interfață SATA standard*1; Interfața SATA Power*1, acceptă ieșirea de 12V
Can: Can*2
ADC: interfață de achiziție ADC*1
Portul serial de depanare:
Portul serial de depanare*1 (UART2), parametrul implicit 1500000-8-N-1; UART port serial*2 (uArt7 & uart9); RS232*2 (UART4 & UART7);
RS485*2 (UART4 & UART7); RS232/RS485 Interfață Jumper de selecție*2
Audio: microfon microfon de bord*1; Interfață de difuzoare SPK*2, poate conecta Ieșirea căștilor de difuzor de putere 3W + Intrare microfon 2-in-1 Interfață*1
Buton: buton On/Off*1; Buton Maskrom*1; Buton de recuperare*1; Butonul de resetare*
LED: indicator de putere*1; Indicator de sistem*1
Receptor infraroșu: suport Funcția de control la distanță infraroșu
RTC: RTC Power Socket*1
Interfața ventilatorului: Instalarea suportului de răcire a ventilatorului 5V sau 12V
