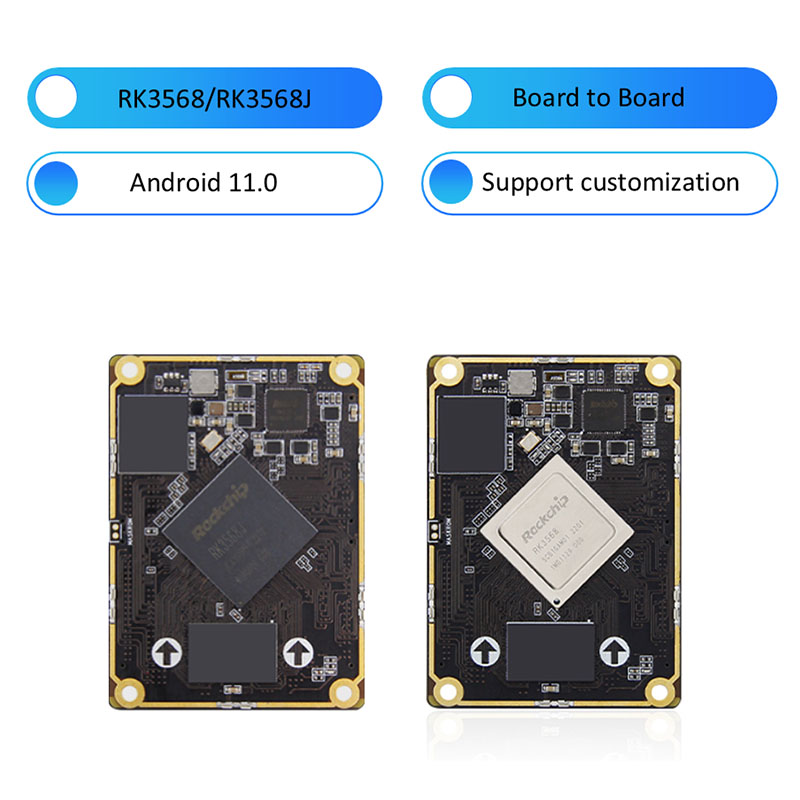

Această placă completă (interfață BTB) poate fi utilizată ca un computer cu o singură placă de înaltă performanță și placa de bază încorporată pentru afișare, control, transmisie de rețea, stocare de fișiere, calculare de margine și alte scenarii.
Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can să fie utilizate pentru aplicații ușoare de inteligență artificială.
Oferiți o varietate de combinații de memorie și stocare din care să alegeți, configurația hardware echilibrată la bord, o gamă largă de aplicații.
Puterea de calcul NPU independentă încorporată poate ajunge la 1tops (3568J este 512MACNPU), poate fi utilizată pentru aplicații ușoare de inteligență artificială.
Are o integrare ridicată și interfețe de expansiune bogate și este echipat cu porturi duble Gigabit Ethernet, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, MIPI Screen Interface, interfața camerei MIPI, interfața audio și alte periferice, care pot oferi jocul complet performanței procesorului și extinderea în plus
Sprijină oficial imagini mainstream Andriod 11, DeBain, Ubuntu Sistem de operare Ubuntu și poate fi aplicat la o varietate de medii de aplicații diferite.
Oferiți complet open source, tutoriale oficiale, pachete complete de dezvoltare a șoferilor SDK, scheme de proiectare și alte resurse, puteți începe cu ușurință fără capete.
Poate partaja o placă de bază cu placa noastră de bază RK3566 BTB. Cu alte cuvinte, trebuie să proiectați doar o bază de bază pentru a susține două plăci de bază.
Sunt disponibile grade comerciale și grade industriale.
Preț rezonabil cu calitate înaltă.
Gata de utilizare. acceptă mai multe sisteme de operare.
Interfețe duale Gigabit Ethernet, suportă reglarea dinamică a tensiunii.
NPU independent încorporat, puterea de calcul poate ajunge la 512MAC/1Top.
Suportă comutarea cu un singur clic a modelelor de arhitectură mainstream, poate fi utilizată pentru aplicații ușoare de inteligență artificială.
Capabilități puternice de analiză a imaginilor, decodare ușoară 4K acceptă 4K@60 cadre H.264 \ H.265 \ VP9 Decodarea formatului și 1080p60 Frame H.264 \ H.265 Codificare în format.
Afișare cu ecran dual, definiție ridicată și portabilă.
Suportați afișaj cu ecran dual, acceptați până la 4K60 cadre + 1080p60 cadre Ieșire de imagine în același timp.
Cu interfețe de expansiune bogate pentru a răspunde diferitelor nevoi externe
RK3568 Configurația hardware -ului btb Core Board
Conector: Bărbat: SGDBM-05-80P-H10 Femeie: SGDBF-05-80P-H30
Chip principal: RK3568/RK3568J (quad-core Cortex-A55, 2GHz, Mali-G52)
IO: BTB duce la 320 de pini, distanță de 0,5 mm, duce la tot ce i0
Memorie: 1/2/4/8GB, LPDDR4/4X, 1560MHz
Depozitare: 8/32/64/128 GB, EMMC
Conector: Bărbat: SGDBM-05-80P-H10 Femeie: SGDBF-05-80P-H30
Interfață de putere: 12V@1a (1a și mai sus) intrare DC, interfață DC
Ethernet: 10/100/1000m Port Ethernet adaptativ*2
HDMI: interfață de ecran HDMI2.0, acceptă afișajul cu ecran dual, rezoluție maximă 4096*2160@60Hz
MIPI-DSI: MIPI Screen Interface*2, poate fi conectat la ecranul MIPI Wildfire, Suport afișaj cu ecran dual: Rezoluția maximă a modului MIPI unic 1920*1080@60Hz
MIPI-CSI: interfața camerei MIPI*2, poate fi conectată la camera IMX415/OV8858
EDP: EDP1.3 Interfață de ecran*1, EDP Touch Interface*1; Suportați afișajul cu ecran dual
USB2.0: interfață de tip A*3 (gazdă); Interfață de tip C*1 (OTG), pentru interfața de ardere a firmware-ului
USB3.0: Interfață de tip A*1 (gazdă)
M.2 Interfață: M.Key Type Solid State Drive, PCLE3.0*2 benzi; poate fi conectat în specificații 2280 NVME Solid State Drive
Interfață PCLE: interfață mini-pcle, poate fi utilizată cu o placă de rețea WiFi cu înălțime completă sau cu jumătate de înălțime, modul 4G sau alt modul de interfață mini-PCLE
Suport pentru card SIM: Funcția cardului SIM trebuie utilizată cu modul 4G
Interfață SATA: interfață SATA standard*1; Interfața de alimentare cu energie SATA*1, acceptă ieșirea de 12V
Can: Can*2
ADC: interfață de achiziție ADC*1
Portul serial: port serial de depanare*1 (UART2) Parametrul implicit 1500000-8-N-1; Lvttl port serial*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)
Suport pentru card TF: acceptă sistemul de pornire a cardului Micro SD (TF), până la 512 GB
Audio: ieșire audio, suport audio de 3,5 mm*1 (verde); Intrare audio, suport audio de 3,5 mm*1 (roșu); Interfața microfonului microfon*1 interfață de difuzoare SPK*1, poate conecta difuzorul de alimentare 1W
Buton: buton de alimentare; buton de resetare; Buton de recuperare
Receptor infraroșu: acceptă funcția de control la distanță infraroșu
RTC: RTC Power Socket*1
Interfață ventilatoare: acceptă instalarea ventilatorului 5V pentru răcire
