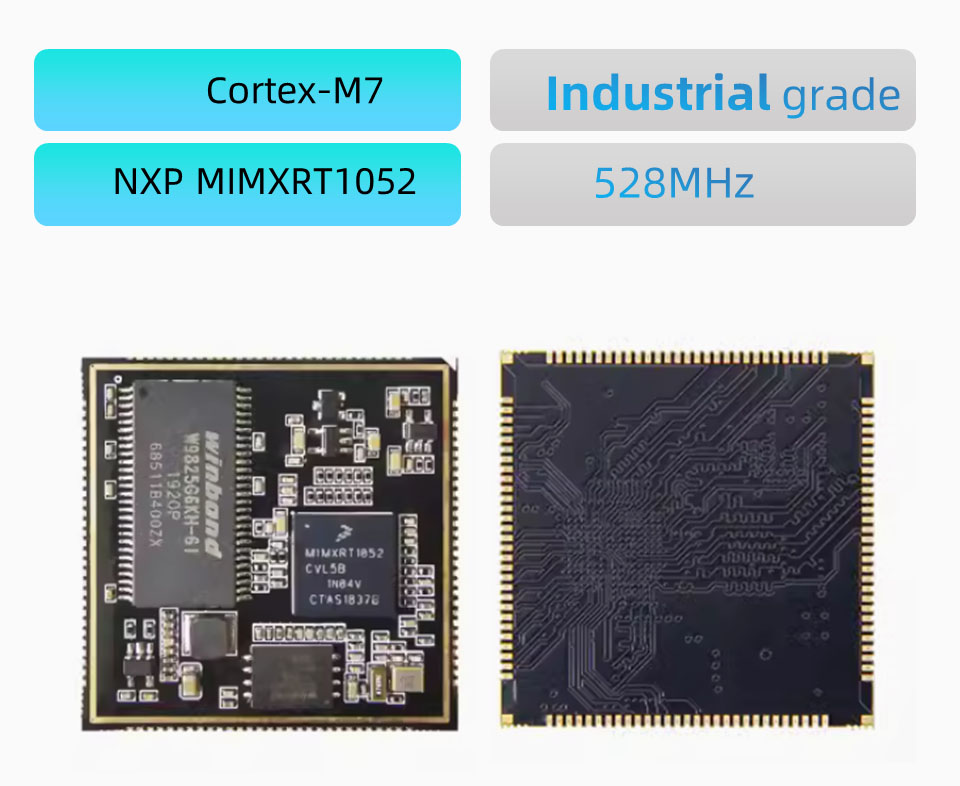

● Această placă de bază RT1052 S2 este proiectată pe baza procesorului NXP MIMXRT1052CVL5B.
● Componentele întregului consiliu sunt fabricate din materiale de calitate industrială.

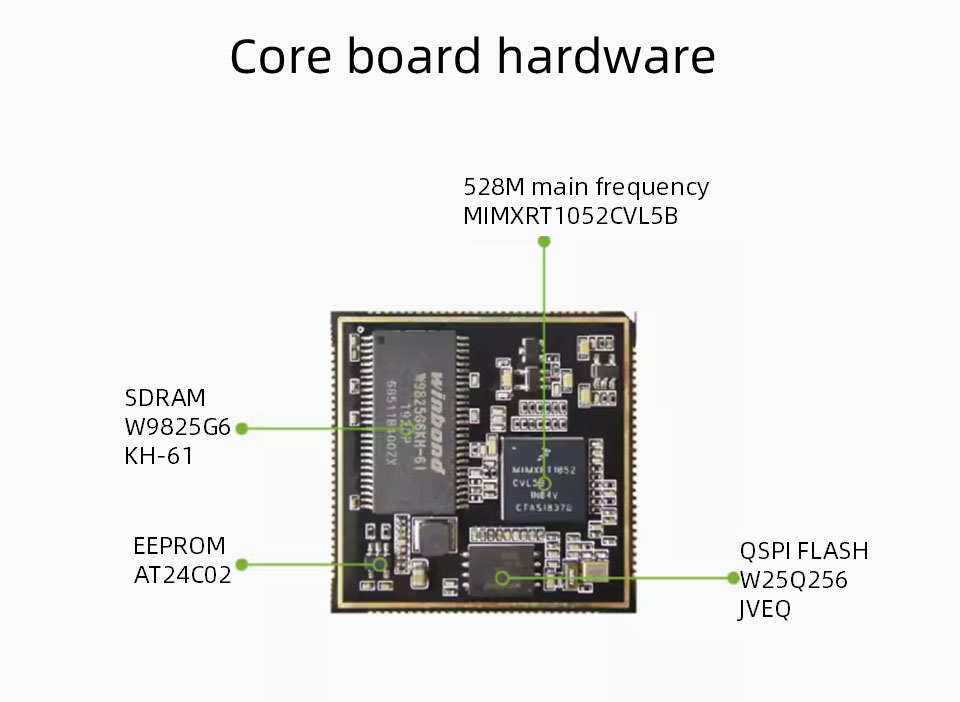

● Resursele hardware ale tabloului de bază includ
● 32MB SDRAM, 32MB și FLASH și EEPROM 256B.
● PCB adoptă un design de aur cu imersiune neagră cu 6 straturi, cu o dimensiune totală de 38*38mm, un total de 116 pini și o distanțare cu pin de 1,0mm. Cu excepția autobuzului SEMC, restul de 10 pini din cip sunt conduși.
Cip principal: MIMXRT1052CVL5B, Cortex-M7 nucleu, frecvență principală 528MHz
SDRAM: 2MB, pachet TSSOP, brand Winbond, grad industrial
Flash: 32MB, pachet WSON8, brand Winbond, grad industrial
EEPROM: AT24C02 256B
Ethernet Phy: Niciuna
Dimensiunea PCB: 38*38mm
Sursă de alimentare: 3.3V
Capac de scut: Fără acoperire de scut
GPIO: 116 pini, distanță de 1,0 mm, cu excepția autobuzului SEMC, toate celelalte i0 sunt conduse
Temperatura de funcționare: -40 ~ 85 ° C, grad industrial

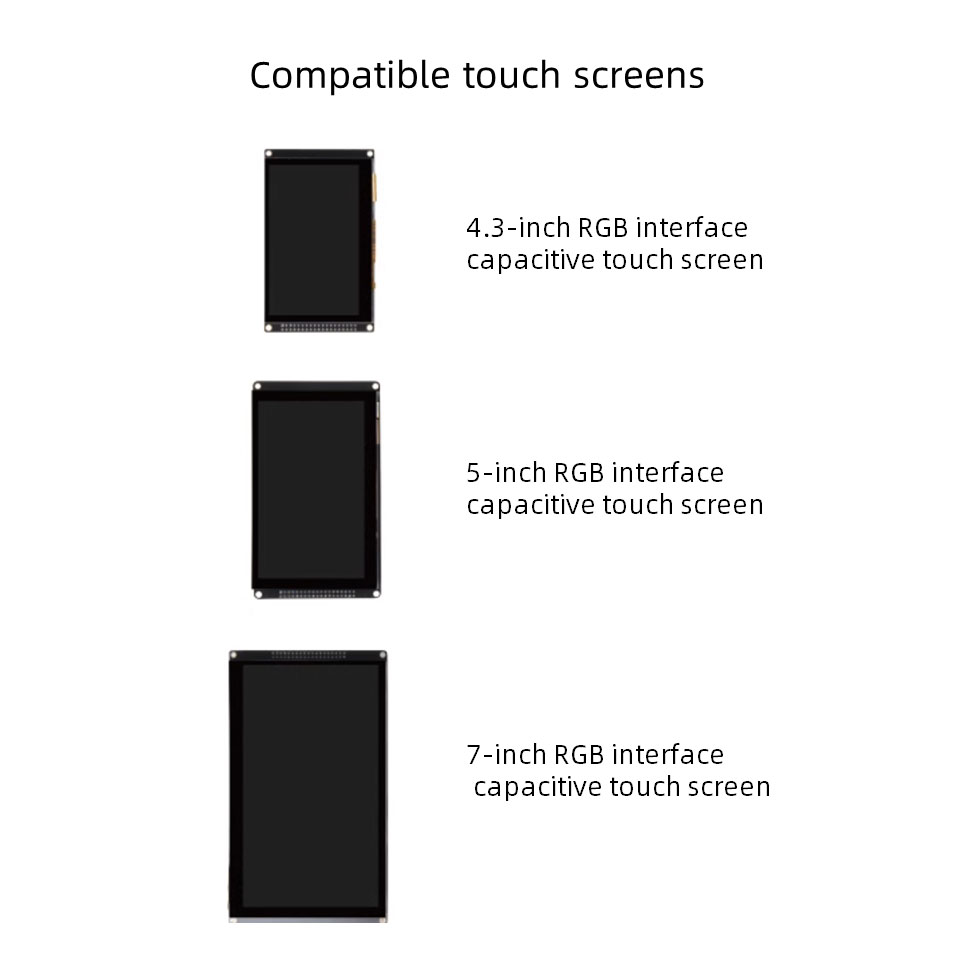

● LCD: 1 canal
● USB: 2 canale, cu PHY de mare viteză
● SDIO: 2 canale
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 canale fiecare), 12 bit
● PWM: 4
● JTAG: 1 canal
● SPDIF: 2 canale
● CAN: 2
● Notă: Datele de mai sus pot fi reutilizate, vă rugăm să consultați descrierea PIN -ului de bord ca design de referință
NOTĂ: Placa poate fi personalizată cu o comandă minimă de 500
