Rockchip RK3576 Platforma AIOT de înaltă performanță de a doua generație de înaltă performanță este un procesor SOC de înaltă performanță, cu putere redusă (System-on-Chip), potrivit pentru o varietate de scenarii de aplicații, cum ar fi PC-uri bazate pe ARM, dispozitive de calcul pentru margini și dispozitive personale de internet mobil. Utilizează un procesor de opt nuclee bazat pe arhitectura ARM, integrează un NPU 6tops independent (operațiuni TERA pe secundă) (unitatea de procesare a rețelei neurale quad), integrează mai multe nuclee de calcul, cum ar fi GPU, MCU, VPU, și are o interfață periferică bogată pentru a îndeplini cerințele complexe ale scenei în multe. În plus, RK3576 acceptă, de asemenea, stocarea UFS (Universal Flash Storage), oferind capacități de stocare și citire eficientă a datelor.
Tehnologia ThinkCore dedicată dezvoltării Embedded ARM, în prezent a dezvoltat RK3576 Core Board și acceptă personalizarea și producția în masă

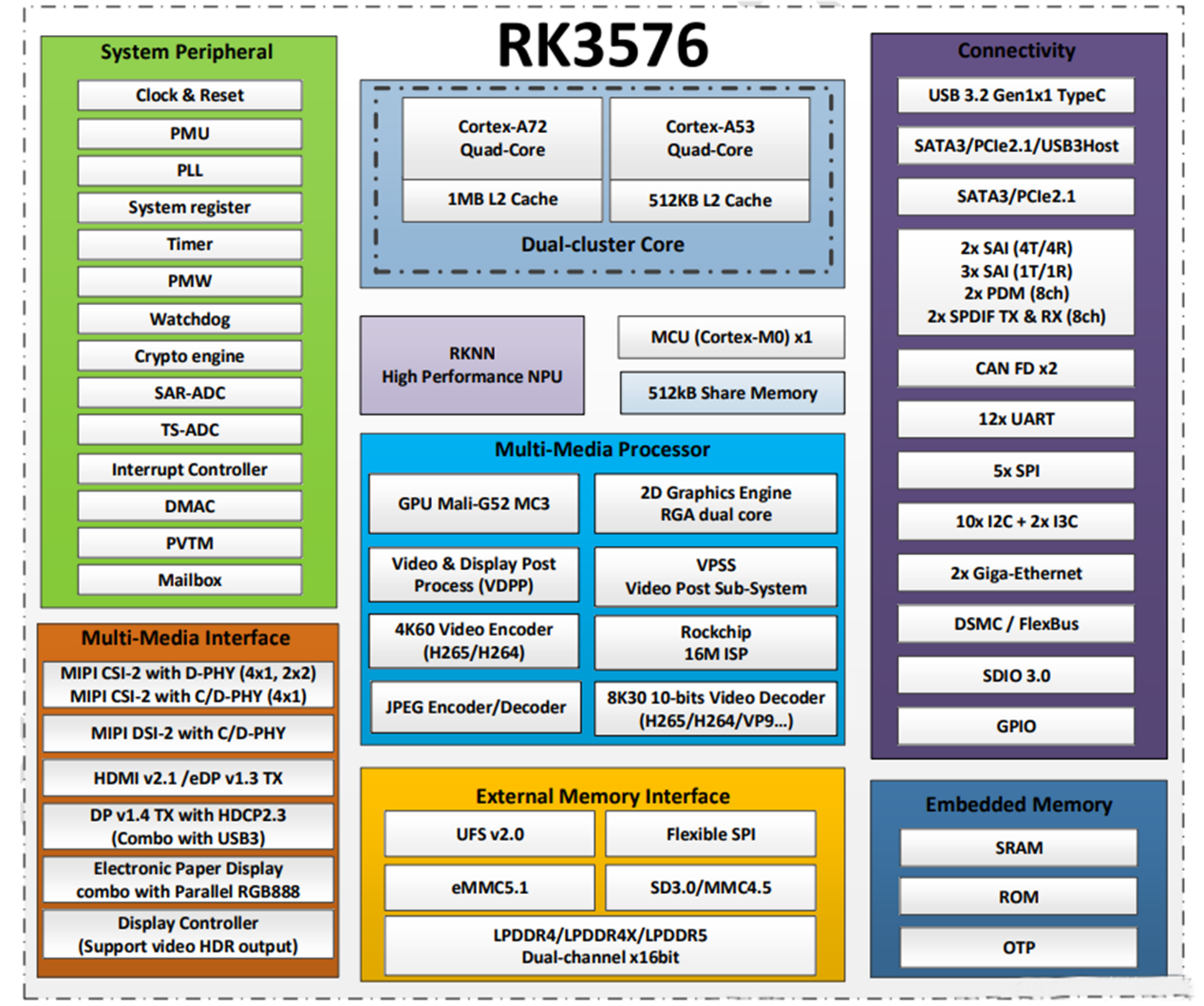

2. 2. Analiza specificațiilor RK3576
CPU:
Procesor ARM octa-core cu 4 nuclee Cortex-A72 (2,2 GHz) și 4 nuclee Cortex-A53 (1,8 GHz)
ARM CORTEX-M0 MCU orientat către utilizator la 400MHz
GPU:
Arm Mali-G52 MC3 @ 1GHz
Suportă OpenGL ES 1.1, 2.0 și 3,2
Vulcanul de susținere 1.1
Acceptă OpenCL 2.0 Profil complet
Acceptă AFBC (compresia tamponului cu rame braț)
DDR:
Dual 32 biți LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 Decoditor video
4KP120 H.265, AV1, VP9, AVS2 Decoder video
4KP60 H.265, H.264, AV1, VP9, AVS2 Decoder video
4KP60 H.264/H.265 Encoder video
4KP60 MPEG codificator și decodificator

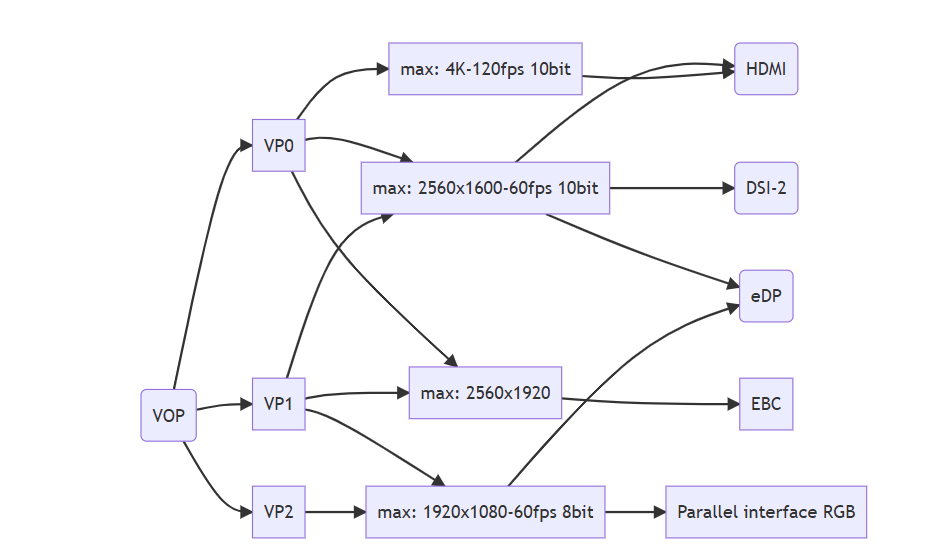

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (ecran electronic de hârtie) TX @ 2560x1920
Interfață paralelă (RGB888) TX @ 1080p60
1. Suport triplu ecran afișaj 2,5k+2k+2k
2. 2.. Ecran dual 4K+ 2K
NPU:
Puterea de calcul Int8 este de 6 top
Susțineți nuclee duale, nucleele duale pot lucra împreună sau independent
Suportați INT4, INT8, INT16, FP16, BF16 și TF32 Calculare cu 1MB SRAM intern
Sprijinirea procesării multi-sarcini, multi-scenară paralelă Q Suport Cadru de învățare profundă: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, etc.
RGA (motor grafic 2D):
Motor Rockchip RGA v2.5, Rezoluție maximă duală de nucleu: imagine sursă 8192x8192, imagine țintă 4096x4096 Transfer de bloc de asistență și completare a modului de transparență, inclusiv umplerea gradientului și umplerea modelului
Sprijinirea amestecării Alpha, inclusiv Alpha Global, Alpha Per-Pixel și Gradient
Susțineți orice raport de scalare non-integral de la 1/16 la 16
Suport 0, 90, 180, 270
Intrare video
16m pixeli ISP cu HDR (până la 120db)
Acceptă 3 interfețe MIPI CSI-2
1 MIPI CSI-2 cu D-Phy (4x1, 2x2)
1 MIPI CS1-2 cu C/D-Phy (4x1)
Două interfețe D-Phy V1.2 cu 4 benzi V1.2
Fiecare interfață poate fi configurată ca un port canal de date 2x2
O triplă cu 4 benzi (sau 3 date) C/D-Phy
D-Phy este v2.0, cu o rată de canal de 4,5 Gbps
C-Phy este v1.1, cu o rată triplă de 2,5 GSPS
Fiecare port acceptă 4 canale virtuale
Interfață DVP
Un DVP 8/10/12
16 biți
8/10/12/16 biți, până la 150MHz I/O Frecvență Suport BT.601/BT.656 și BT.1120 VI Interfețele Suporta Configurația ceasului de pixeli, sincronizare orizontală și Vertical Sync Polarity Suport 2/4-Way multiplexing Byte Format Of Bt.656/Bt.1120 Suport Byte Format Of Bt.656/Bt.1120 Suport Byte Double-Edge Of of of Bt.656/BT.1120 Suport de BYTE Format de BT. BT.656/BT.1120
Depozitare
UFS 2.1 cu HS-G3 (12 Gbps)
FSPI (opt canale)
EMMC 5.1
SDMMC 3.0
Cameră dacă
2 MIPI CSI-2 cu D-Phy (poate fi compus din 4x1 sau 2x2)
1 MIPI CSI-2 cu C/D-Phy (4x1)
1X 8110112116 DVP-bit
Calitatea imaginii-Deinterlacing, Denoising, Scaling, Management Engine, Claritatea, Netezirea marginilor, DCI-HIST, 3D-LUT, ACM, HDR
Audio
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2X S/PDIFASRC (2x 2ch + 2x 4ch)
Reţea
Interfețe RGMI 2x, adică Dual Gigabit Ethernet
. USB
1x USB 3.2 Gen 1, acceptă modul ALT Type-C cu DisplayPort
. PCLE
1 PCLE 2.1/SATA 3.1/USB 3.2 Port multiplexat Gen1
1 PCLE 2.1/SATA 3.1 PORT multiplexat
Alte 1/0
Poate FD, I2C, SPI, UART, GPIO
Securitate (Extensia de securitate ARM Trustzone)
Extensia de securitate a brațului Trustzone
Secure boot/scară cheie/OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Pachet:16x17mm, 0,65 pitch, pachet FCCSP
